Transistörler - FET, MOSFET - Tekil

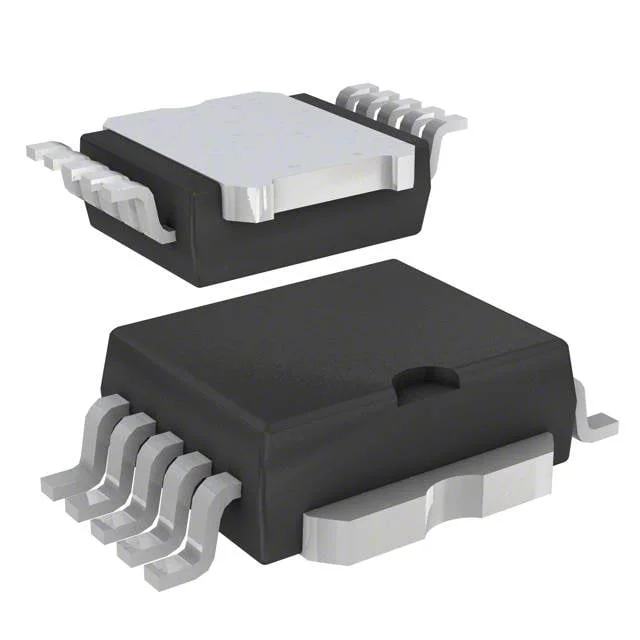

STV200N55F3
MOSFET N-CH 55V 200A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV200N55F3
STV200N55F3 Hakkında
STV200N55F3, STMicroelectronics tarafından üretilen N-channel power MOSFET transistörüdür. 55V drain-source gerilimi ve 200A sürekli drenaj akımı kapasitesiyle güç uygulamalarında kullanılır. 2.5mΩ maksimum on-state direnç (10V gate gerilimi, 75A drenaj akımında) ile düşük güç kaybı sağlar. PowerSO-10 paketinde sunulan bu bileşen motor kontrolü, anahtarlama güç kaynakları, invertörler ve ağır akım güç yönetim devreleri gibi uygulamalarda yer alır. -55°C ile 175°C sıcaklık aralığında çalışabilir. Maksimum 300W güç dağıtma kapasitesine sahiptir. Ürün statüsü kullanımdan kaldırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 100 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6800 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 75A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
