STV160NF03LT4

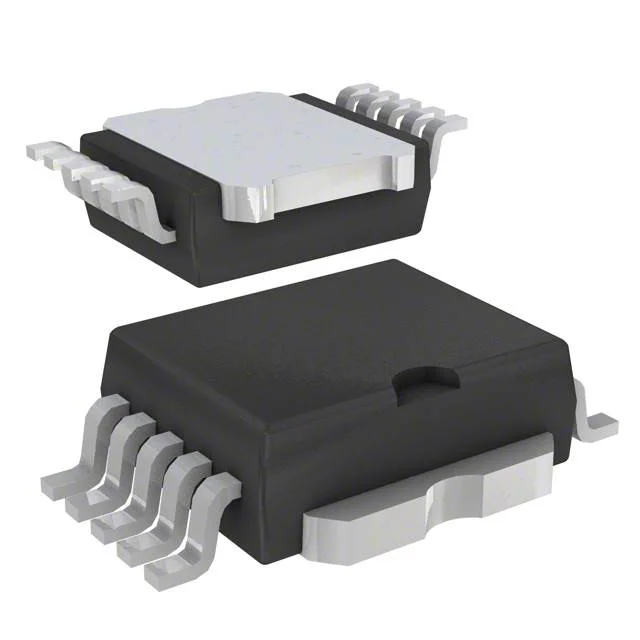

MOSFET N-CH 30V 160A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV160NF03LT
STV160NF03LT4 Hakkında
STV160NF03LT4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 160A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. PowerSO-10 paketi içinde sunulan bu bileşen, güç yönetimi, motor kontrolü, güç kaynakları ve inverter devreleri gibi uygulamalarda yer alır. 2.8mOhm maksimum on-direnci (10V Vgs'de, 80A'da) düşük enerji kaybı sağlar. 175°C maksimum çalışma sıcaklığında ve 210W güç tüketiminde tasarlanmıştır. ±15V maksimum gate-source gerilimi ile geniş uygulama yelpazesine uyarlanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 140 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4700 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 210W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.8mOhm @ 80A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
