STV160NF03LAT4

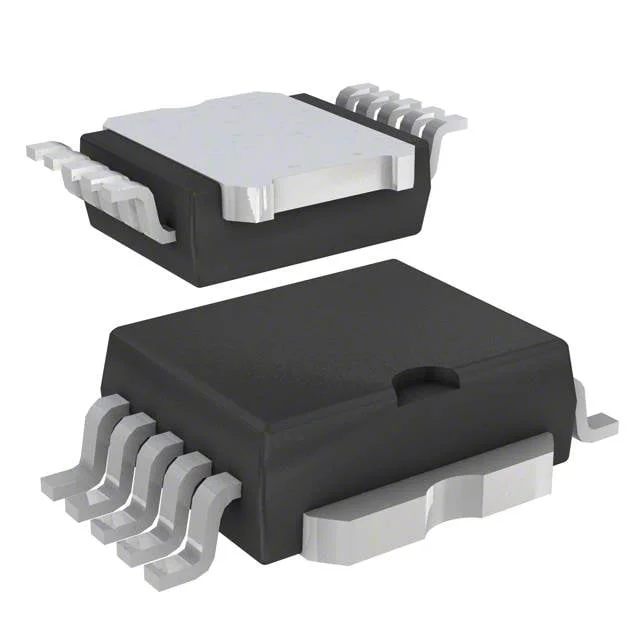

MOSFET N-CH 30V 160A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV160NF03L
STV160NF03LAT4 Hakkında
STV160NF03LAT4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj ve 160A sürekli drain akımı kapasitesine sahip bu bileşen, düşük Ron değeri (3mΩ @ 80A, 10V) ile güç uygulamalarında verimli çalışır. PowerSO-10 paketinde sunulan bu transistör, motor kontrolü, güç dönüştürücüler, anahtarlama devreleri ve elektrikli araç sistemleri gibi yüksek akım gerektiren uygulamalarda kullanılır. ±15V maksimum gate-source voltajı ve 175°C maksimum junction sıcaklığında çalışabilir. 210W maksimum güç tüketimine dayanıklı tasarımı endüstriyel ve otomotiv uygulamaları için uygun hale getirir. Not: Bu ürün obsolete (kullanım dışı) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 160 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5350 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 210W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 80A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
