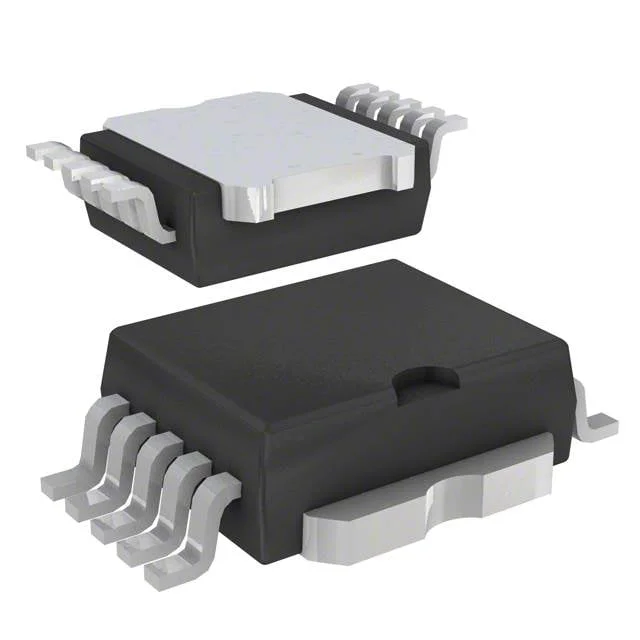

STV160NF02LT4
MOSFET N-CH 20V 160A 10POWERSO
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PowerSO-10 Exposed Bottom Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STV160NF02LT
STV160NF02LT4 Hakkında
STV160NF02LT4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 20V Drain-Source gerilimi ve 160A sürekli drenaj akımı ile yüksek akım uygulamaları için tasarlanmıştır. PowerSO-10 paketi ve açık alt pad (exposed bottom pad) ile montaj yüzeyine direkt ısı transferi sağlar. 2.5mOhm maksimum RDS(on) değeri ile düşük iletim kaybı karakteristiği gösterir. Anahtarlama devre tasarımları, güç dağıtımı, motor kontrolü ve otomotiv uygulamalarında kullanılmaktadır. 175°C çalışma sıcaklığında ve 210W güç disipasyonunda çalışabilir. Maksimum ±15V kapı gerilimi ile standart sürücü devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 160A (Tc) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 160 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4800 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | PowerSO-10 Exposed Bottom Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 210W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.5mOhm @ 80A, 10V |
| Supplier Device Package | 10-PowerSO |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
