Transistörler - FET, MOSFET - Tekil

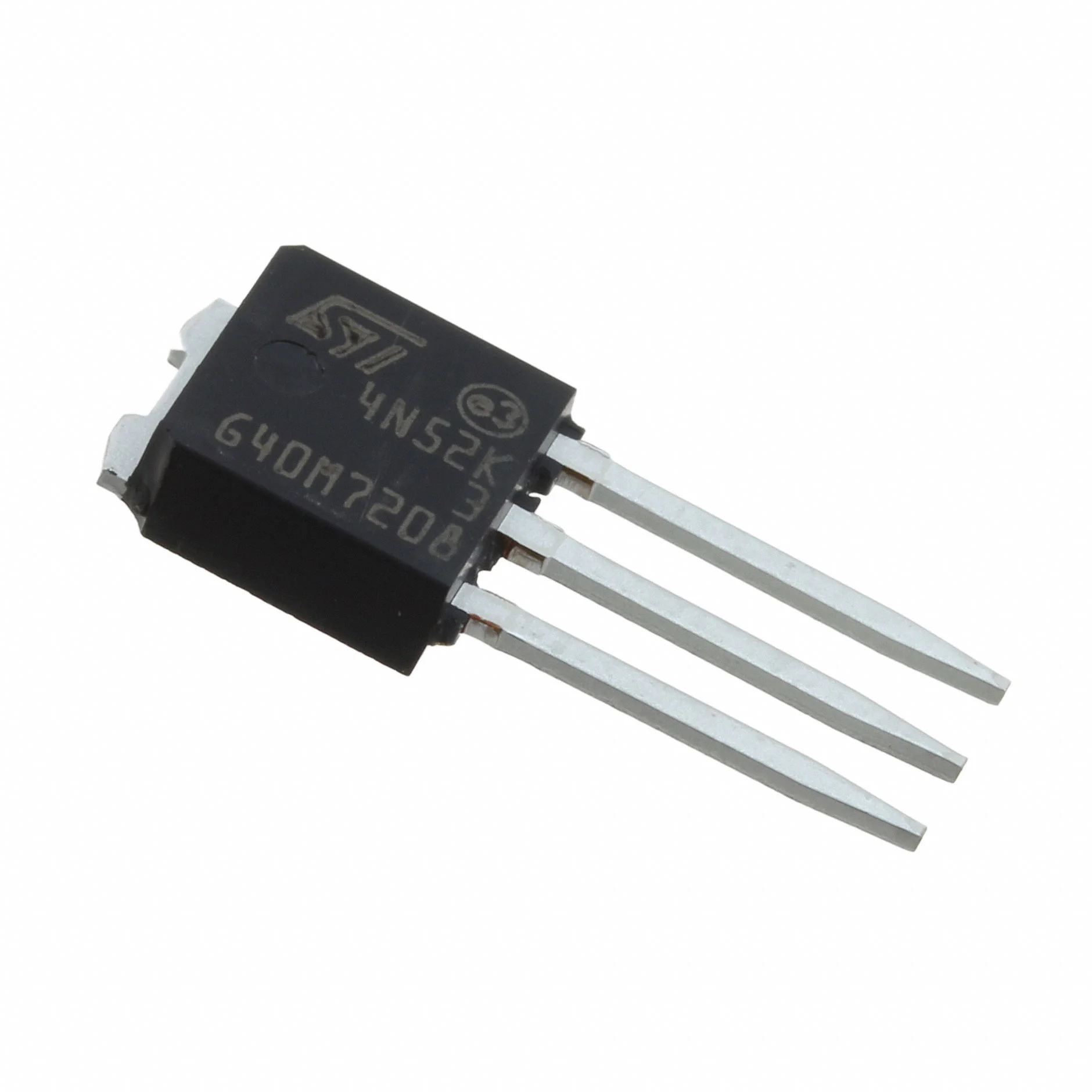

STU4N52K3
MOSFET N-CH 525V 2.5A IPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STU4N52K3
STU4N52K3 Hakkında
STU4N52K3, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 525V drain-source gerilimi ve 2.5A sürekli dren akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 10V gate sürüş geriliminde 2.6Ω maksimum RDS(on) değerine sahiptir. 334 pF input kapasitansı ve 11 nC gate yükü ile hızlı anahtarlama özellikleri sunar. TO-251-3 (IPAK) paketlemesiyle Through Hole montajına uygun olup, endüstriyel güç kontrol devreleri, motor sürücüleri, anahtar modlu güç kaynakları ve yüksek voltaj dönüştürücülerinde uygulanır. Maksimum 150°C bağlantı sıcaklığında ve 45W güç tüketiminde çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.5A (Tc) |
| Drain to Source Voltage (Vdss) | 525 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 334 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-251-3 Short Leads, IPak, TO-251AA |
| Part Status | Active |
| Power Dissipation (Max) | 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.6Ohm @ 1.25A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 50µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
