Transistörler - FET, MOSFET - Tekil

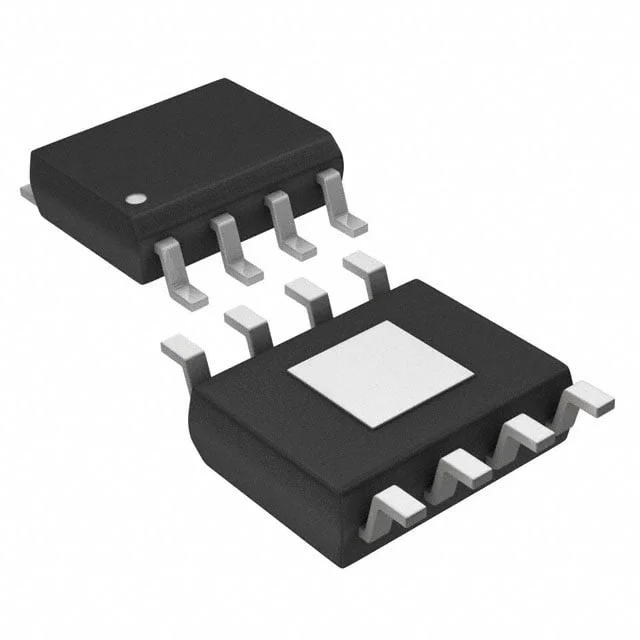

STSJ60NH3LL
MOSFET N-CH 30V 60A 8SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STSJ60NH3LL
STSJ60NH3LL Hakkında
STMicroelectronics tarafından üretilen STSJ60NH3LL, 30V Drain-Source gerilimi ile 60A sürekli drenaj akımı kapasitesine sahip N-Channel MOSFET'tir. 8-SOIC-EP yüzey montaj paketinde sunulan bu transistör, 5.7mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. -55°C ile 150°C arasında çalışabilen bu bileşen, güç yönetimi uygulamaları, anahtarlama devreleri, motor kontrolü ve DC-DC dönüştürücülerde kullanılır. 3W (Ta) ve 50W (Tc) güç dağılımı kapasitesi ile çeşitli endüstriyel ve tüketici elektronik uygulamalarında yer bulmuştur. Hızlı anahtarlama performansı ve düşük gate kapasitanası (1810pF) ile kompleks sürücü devrelerinde etkin çalışır. Not: Bu ürün kullanımdan kaldırılmış (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 24 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1810 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 5.7mOhm @ 7.5A, 10V |
| Supplier Device Package | 8-SOIC-EP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
