Transistörler - FET, MOSFET - Tekil

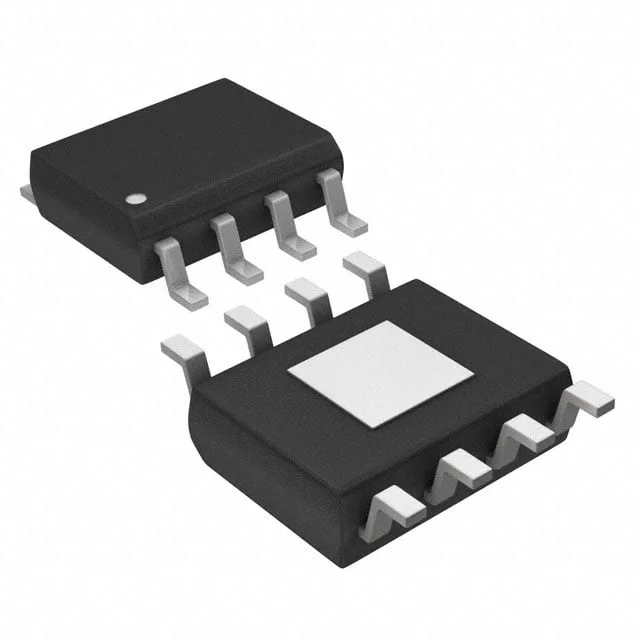

STSJ50NH3LL
MOSFET N-CH 30V 50A 8SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SOIC
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STSJ50NH3LL
STSJ50NH3LL Hakkında
STSJ50NH3LL, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 50A sürekli drenaj akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. 8-SOIC yüzey montaj paketinde sunulan bu bileşen, düşük on-dirençli (10.5mOhm @ 10V) tasarımı sayesinde sürücü devreler, DC-DC dönüştürücüler, motor kontrol ve güç yönetimi sistemlerinde yer alır. -55°C ile 150°C arası çalışma sıcaklık aralığı geniş uygulama spektrumunu destekler. Maksimum 3W (Ta) ve 50W (Tc) güç dağılımı kapasitesi, verimli ısı yönetimi sağlar. ±16V maksimum gate-source gerilimi ve 1V threshold gerilimi ile kontrol devrelerine uyumlu çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 965 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.5mOhm @ 6A, 10V |
| Supplier Device Package | 8-SOIC |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
