Transistörler - FET, MOSFET - Tekil

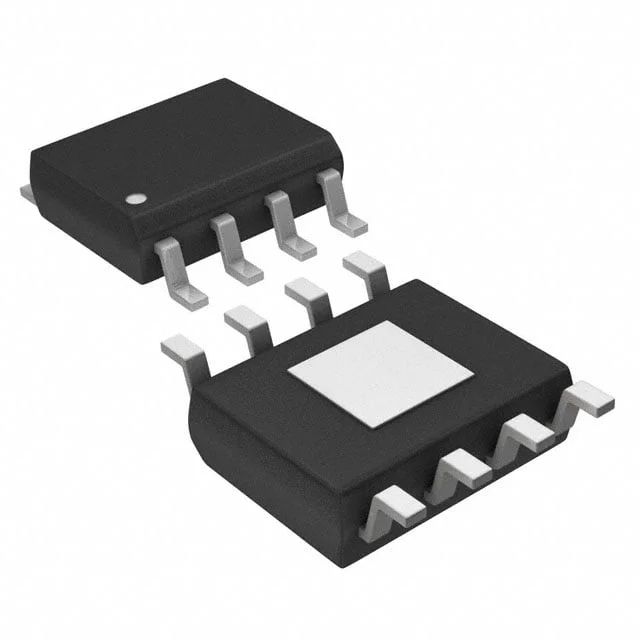

STSJ25NF3LL
MOSFET N-CH 30V 25A 8SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SOIC
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STSJ25NF3LL
STSJ25NF3LL Hakkında
STMicroelectronics tarafından üretilen STSJ25NF3LL, N-Channel Metal Oxide MOSFET transistördür. 30V drain-source gerilimi ve 25A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 8-SOIC yüzey montaj paketinde sunulan bu bileşen, düşük gate yükü (33nC) ve optimize edilmiş RDS(on) değeri (10.5mΩ) sayesinde anahtarlama hızında ve ısıl yönetimde verimlidir. Motor kontrol, DC-DC dönüştürücüler, güç dağıtım sistemleri ve endüstriyel otomasyon devreleri başta olmak üzere çeşitli anahtarlama uygulamalarında tercih edilir. 150°C maksimum junction sıcaklığında çalışabilir ve 70W güç dağılımına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 33 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1650 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.5mOhm @ 12.5A, 10V |
| Supplier Device Package | 8-SOIC |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
