Transistörler - FET, MOSFET - Tekil

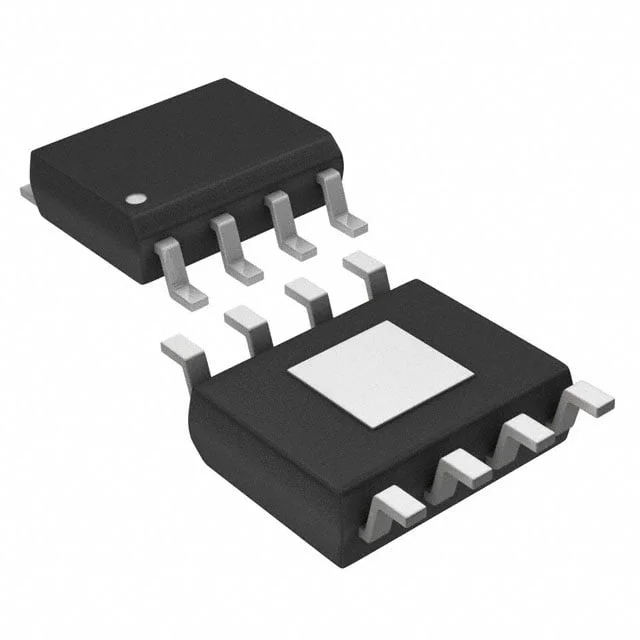

STSJ100NHS3LL
MOSFET N-CH 30V 100A 8SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STSJ100NHS3
STSJ100NHS3LL Hakkında
STMicroelectronics tarafından üretilen STSJ100NHS3LL, 30V drenaj-kaynak gerilimi ile çalışan N-Channel MOSFET transistördür. 100A sürekli drenaj akımı kapasitesi ve 4.2mΩ maksimum RDS(on) değeri ile düşük kayıpla yüksek akım anahtarlaması sağlar. 8-SOIC-EP yüzey montaj paketinde sunulan bu bileşen, güç kaynakları, motor kontrolü, LED sürücüleri ve DC-DC dönüştürücüler gibi yüksek akım gerektiren uygulamalarda kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığı sunarak geniş endüstriyel ve otomotiv uygulamalarına uyumludur. 35nC gate charge ve 4200pF input capacitance değerleri hızlı anahtarlama karakteristiğini belirler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 35 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4200 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 10A, 10V |
| Supplier Device Package | 8-SOIC-EP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
