Transistörler - FET, MOSFET - Tekil

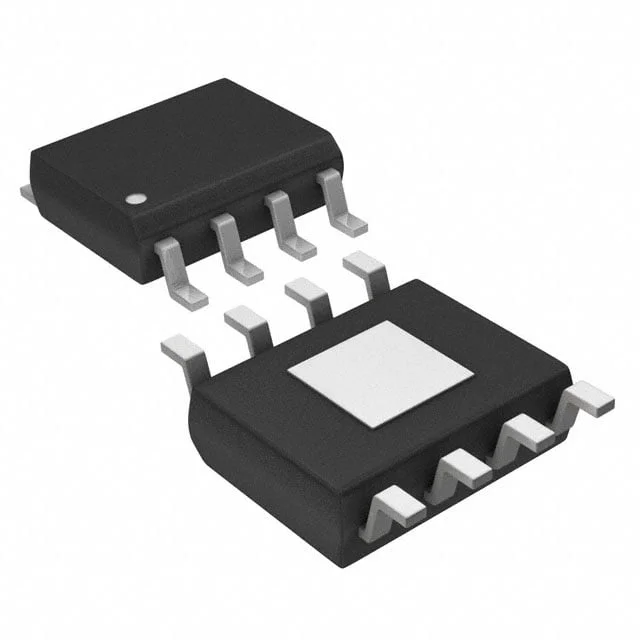

STSJ100NH3LL
MOSFET N-CH 30V 100A 8SOIC
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-SOIC-EP
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STSJ100NH3LL
STSJ100NH3LL Hakkında
STSJ100NH3LL, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V Vdss ile 100A sürekli drenaj akımı kapasitesine sahiptir. 3.5mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. 8-SOIC-EP yüzey montaj paketi ile tasarlanmıştır. 150°C'ye kadar çalışma sıcaklığına ve ±16V gate voltajına sahiptir. Güç dönüştürme uygulamaları, DC-DC konvertörler, motor sürücüler ve yüksek akım anahtarlama devreleri gibi endüstriyel ve tüketici elektronik uygulamalarında kullanılır. Not: Bu komponent üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 40 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3W (Ta), 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 12.5A, 10V |
| Supplier Device Package | 8-SOIC-EP |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
