STP8N120K5

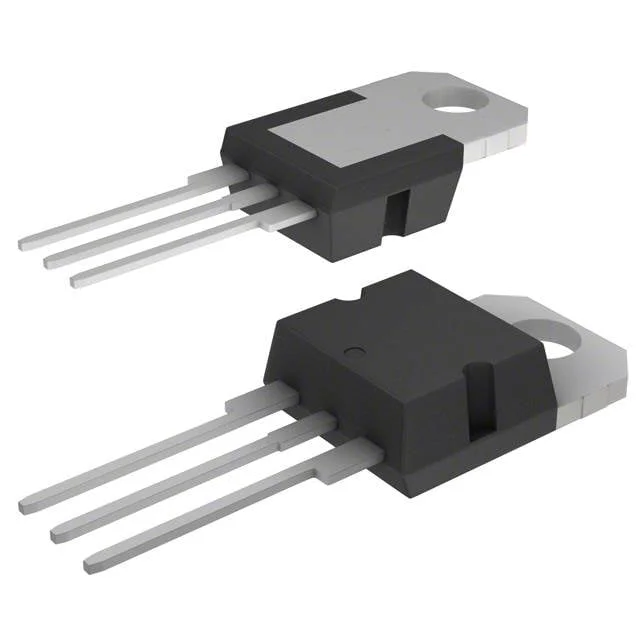

MOSFET N-CH 1200V 6A TO220
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STP8N120K5
STP8N120K5 Hakkında
STP8N120K5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 1200V drain-source gerilim kapasitesi ve 6A sürekli drain akımı ile yüksek voltajlı anahtarlama uygulamalarında kullanılır. 2Ω maksimum RDS(on) değeri ile düşük kayıp özellikleri sunar. TO-220 paketinde sunulan bu bileşen, anahtarlama güç kaynakları, motor kontrol devreleri, elektrik koruma sistemleri ve endüstriyel invertör uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışma sıcaklık aralığına sahiptir ve 130W maksimum güç dağılımı kapasitesiyle tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 505 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 130W (Tc) |
| Rds On (Max) @ Id, Vgs | 2Ohm @ 2.5A, 10V |
| Supplier Device Package | TO-220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
