Transistörler - FET, MOSFET - Tekil

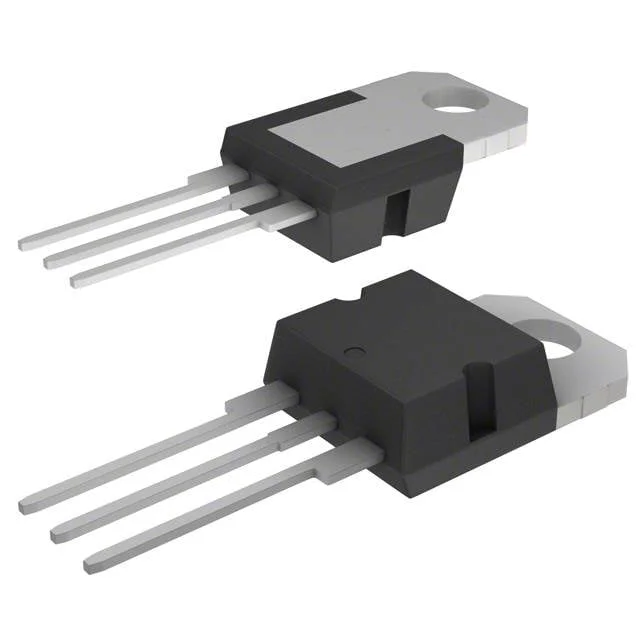

STP6N90K5
MOSFET N-CH 900V 6A TO220
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STP6N90K5
STP6N90K5 Hakkında
STP6N90K5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 900V drain-source gerilim (Vdss) ve 6A sürekli drain akımı kapasitesi ile yüksek gerilim uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, 10V gate drive voltajında 1.1Ω maksimum RDS(on) değerine sahiptir. -55°C ile 150°C arasında çalışabilen transistör, 110W maksimum güç harcaması ile anahtarlama ve güç dönüştürme devrelerinde, SMPS'ler ve inverter aplikasyonlarında kullanılır. ±30V maksimum gate-source gerilimi ile koruma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 110W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.1Ohm @ 3A, 10V |
| Supplier Device Package | TO-220 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
