Transistörler - FET, MOSFET - Tekil

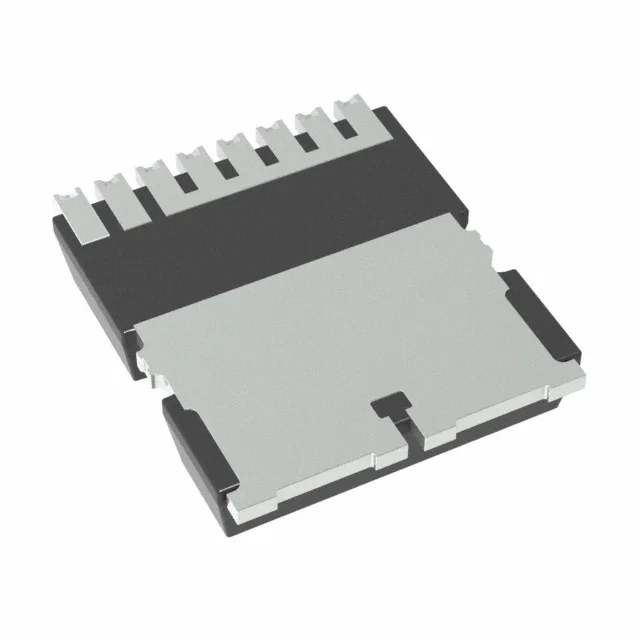

STO67N60DM6
MOSFET N-CH 600V 33A TOLL
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STO67N60DM6
STO67N60DM6 Hakkında
STMicroelectronics tarafından üretilen STO67N60DM6, 600V drain-source gerilimi ve 33A sürekli drenaj akımı kapasitesine sahip bir N-channel MOSFET transistörüdür. Surface mount TOLL (HV) paketinde sunulan bu bileşen, 10V gate sürüş geriliminde 59mΩ maksimum Rds(On) değerine ulaşır. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sağlayan bu transistör, anahtarlama ve güç yönetimi uygulamalarında, özellikle yüksek gerilim endüstriyel devrelerde, konvertör tasarımlarında ve motor kontrol sistemlerinde yaygın olarak kullanılır. 150W maksimum güç dağılımı kapasitesiyle, enerji yönetimi ve anahtarlama devreleri için uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 72.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3400 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 150W (Tc) |
| Rds On (Max) @ Id, Vgs | 59mOhm @ 23.75A, 10V |
| Supplier Device Package | TOLL (HV) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4.75V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
