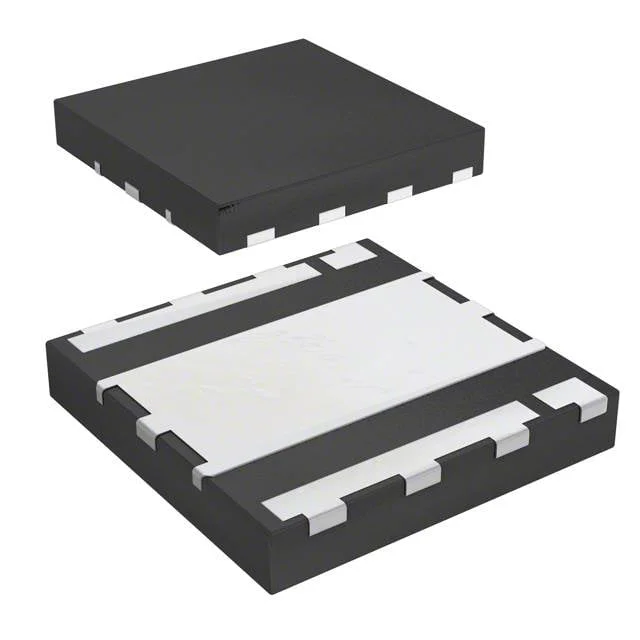

STL8N65M5
MOSFET N-CH 650V 7A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 14-PowerVQFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL8N65M5
STL8N65M5 Hakkında
STL8N65M5, STMicroelectronics tarafından üretilen 650V N-Channel MOSFET transistörüdür. Maksimum 7A drain akımı (Tc) kapasitesine sahip bu devre elemanı, yüksek voltaj uygulamalarında anahtarlama görevini yerine getirir. 600mΩ maksimum RDS(on) değeri ile güç kaybı minimize edilir. PowerFLAT (5x5) SMD paketinde sunulan STL8N65M5, endüstriyel güç dönüştürücüleri, ac/dc adaptörleri, solenoid sürücüleri ve motor kontrol devreleri gibi uygulamalarda kullanılır. -40°C ile +150°C (junction) çalışma sıcaklık aralığında çalışabilir. RoHS uyumludur ancak üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.4A (Ta), 7A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 690 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 14-PowerVQFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2.5W (Ta), 70W (Tc) |
| Rds On (Max) @ Id, Vgs | 600mOhm @ 3.5A, 10V |
| Supplier Device Package | PowerFLAT™ (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
