STL7NM60N

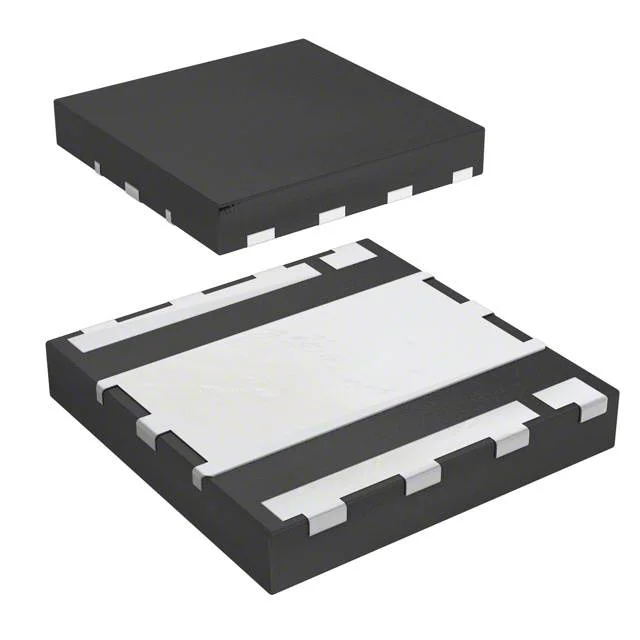

MOSFET N-CH 600V 5.8A 14PWRFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 14-PowerVQFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL7NM60N
STL7NM60N Hakkında
STL7NM60N, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 600V drain-source gerilim ve 5.8A sürekli dren akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 10V kapı sürüş geriliminde 900mΩ on-direnci ile anahtarlama devrelerinde, güç kaynakları, motor kontrol ve endüstriyel elektronik uygulamalarında tercih edilir. 14-PowerFLAT (5x5) yüzey montaj paketinde sunulan bu bileşen, -55°C ile +150°C işletme sıcaklık aralığında çalışabilir. Maksimum 68W güç dağıtabilir. Vgs(th) 4V @ 250µA ve maksimum ±25V kapı-kaynak gerilimi özellikleri ile kontrollü anahtarlama uygulamaları için uygundur. (Not: Ürün üretimi durdurulmuştur.)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.8A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 363 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 14-PowerVQFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 68W (Tc) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 2.5A, 10V |
| Supplier Device Package | 14-PowerFLAT™ (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
