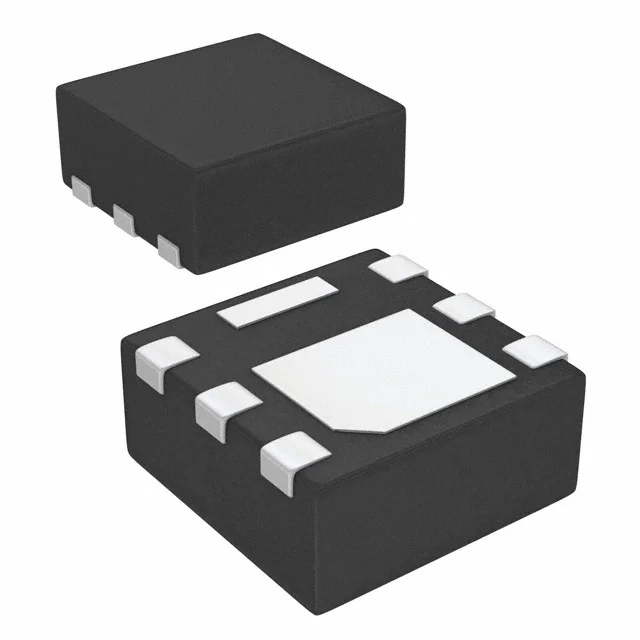

STL7N6F7
MOSFET N-CH 60V 7A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 3-PowerUDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL7N6F7
STL7N6F7 Hakkında
STL7N6F7, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi (Vdss) ve 7A sürekli drain akımı (Id) ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. 25mOhm maksimum gate-source direnci (Rds On) ile düşük güç kaybı sağlar. PowerFlat 2x2mm yüzey montaj paketinde sunulur. Geniş çalışma sıcaklığı aralığında (-55°C ~ 150°C) stabil performans gösterir. DC-DC dönüştürücüler, motor kontrolü, LED sürücüleri ve endüstriyel anahtarlama devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 450 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-PowerWDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 25mOhm @ 3.5A, 10V |
| Supplier Device Package | PowerFlat™ (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
