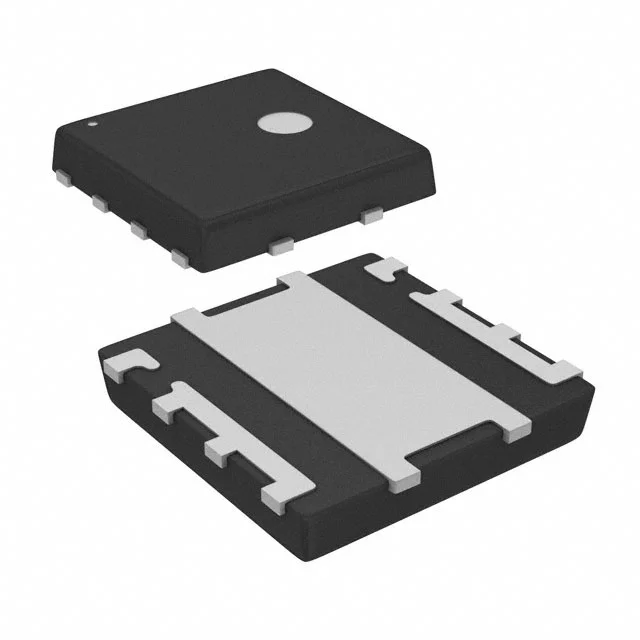

STL7N60M2
MOSFET N-CH 600V 5A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL7N60M2
STL7N60M2 Hakkında
STL7N60M2, STMicroelectronics tarafından üretilen N-channel MOSFET transistördür. 600V drain-source voltaj ve 5A sürekli drain akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 10V gate voltajında 1.05Ω maksimum Rds(on) değerine sahiptir. PowerFLAT paketinde sunulan bu bileşen, güç yönetimi, DC-DC dönüştürücüler, inverter devreleri ve motor kontrol uygulamalarında tercih edilir. 150°C maksimum çalışma sıcaklığında 67W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.8 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 271 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 4W (Ta), 67W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.05Ohm @ 2A, 10V |
| Supplier Device Package | PowerFLAT™ (5x5) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
