Transistörler - FET, MOSFET - Tekil

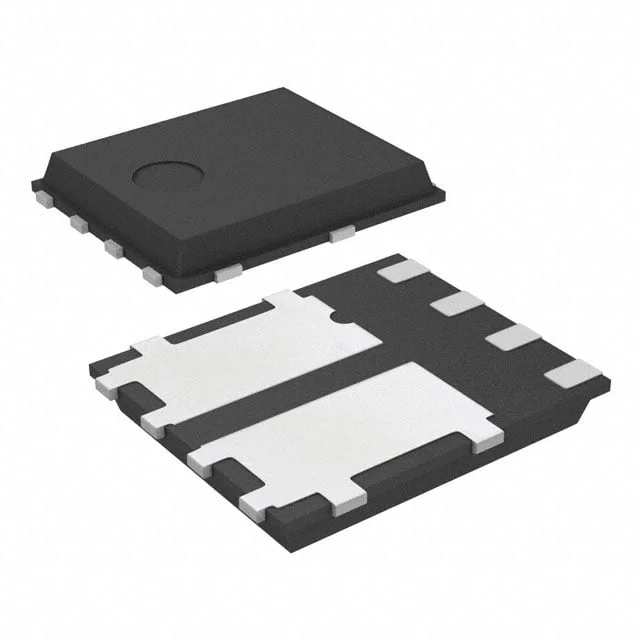

STL7LN80K5
MOSFET N-CH 800V 5A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL7LN80K5
STL7LN80K5 Hakkında
STL7LN80K5, STMicroelectronics tarafından üretilen 800V N-Channel MOSFET transistörüdür. 5A sürekli dren akımı ile tasarlanan bu bileşen, yüksek voltajlı uygulamalarda anahtar görevi üstlenir. PowerFlat (5x6) SMD paketinde sunulan transistör, düşük on-dirençli (Rds On: 1.15Ω @ 2.5A, 10V) yapısı sayesinde enerji kaybını minimize eder. ±30V gate voltajı aralığında çalışabilen ve 42W güç yayabilmesi, güç kaynakları, motorlu cihazlar, endüstriyel kontrol devreleri ve dc-dc dönüştürücülerde kullanım için uygun kılar. -55°C ile 150°C arasında stabil işletme sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 800 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 270 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 42W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.15Ohm @ 2.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
