Transistörler - FET, MOSFET - Tekil
STL51N3LLH5

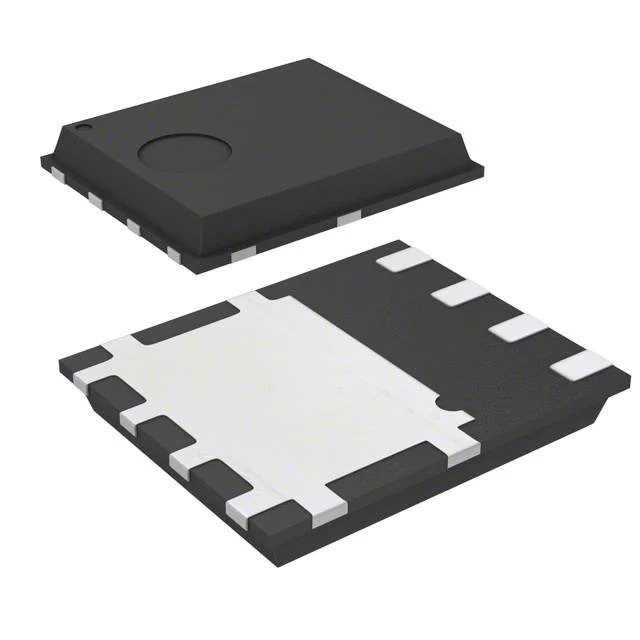

MOSFET N-CH 30V 51A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL51N3LLH5
STL51N3LLH5 Hakkında
STL51N3LLH5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 51A sürekli drain akımı sağlayan bu bileşen, düşük on-state direncine (RDS(on)) sahiptir. PowerFlat (5x6) yüzey monte paketi ile kompakt uygulamalarda kullanılır. 4.5V ve 10V gate drive voltajlarında çalışan bu transistör, güç dönüştürme devreleri, motor sürücüleri, pil yönetimi sistemleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenli operasyon sağlar. 62.5W güç dağıtım kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 51A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 724 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 62.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 14.5mOhm @ 6.3A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±22V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
