Transistörler - FET, MOSFET - Tekil

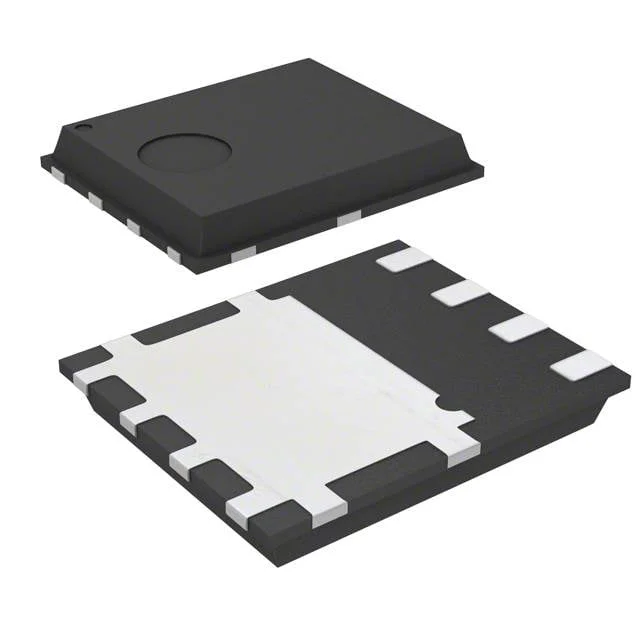

STL35N6F3
MOSFET N-CH 60V 35A POWERFLAT
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL35N6F3
STL35N6F3 Hakkında
STL35N6F3, STMicroelectronics tarafından üretilen 60V N-Channel MOSFET transistörüdür. 35A sürekli dren akımı kapasitesi ile güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. PowerVDFN 8-pin paketinde sunulan bu komponent, düşük RDS(on) değeri (22mΩ @ 3A, 10V) sayesinde verimli anahtarlama performansı sağlar. İşletme sıcaklık aralığı -55°C ile +175°C arasında değişmektedir. Endüstriyel kontrol, motor sürücüleri, DC-DC konvertörleri ve değişken frekans sürücüleri gibi uygulamalarda kullanılır. Maksimum 5W (Ta) ve 80W (Tc) güç tüketim kapasitesine sahiptir. NOT: Bu komponent üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5W (Ta), 80W (Tc) |
| Rds On (Max) @ Id, Vgs | 22mOhm @ 3A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
