Transistörler - FET, MOSFET - Tekil

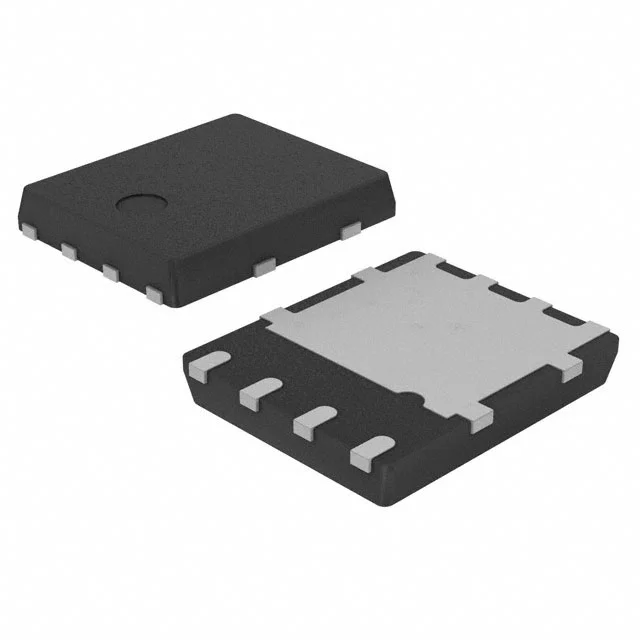

STL18N60M2
MOSFET N-CH 600V 9A POWERFLAT HV
- Üretici
- STMicroelectronics
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STL18N60M2
STL18N60M2 Hakkında
STL18N60M2, STMicroelectronics tarafından üretilen 600V N-Channel MOSFET transistörüdür. Sürekli dren akımı 9A olan bu bileşen, yüksek voltaj uygulamalarında güç anahtarlaması işlevi görmektedir. 308mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. PowerFlat™ 5x6 yüksek voltaj paketinde sunulan STL18N60M2, endüstriyel güç kaynakları, motor sürücüleri, UPS sistemleri ve DC-DC dönüştürücülerde yaygın olarak kullanılmaktadır. ±25V maksimum gate voltajı ve 150°C işletme sıcaklığı ile geniş çalışma aralığına sahiptir. Surface mount montajı nedeniyle yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 791 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 57W (Tc) |
| Rds On (Max) @ Id, Vgs | 308mOhm @ 4.5A, 10V |
| Supplier Device Package | PowerFlat™ (5x6) HV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
