Transistörler - FET, MOSFET - Tekil
STK850

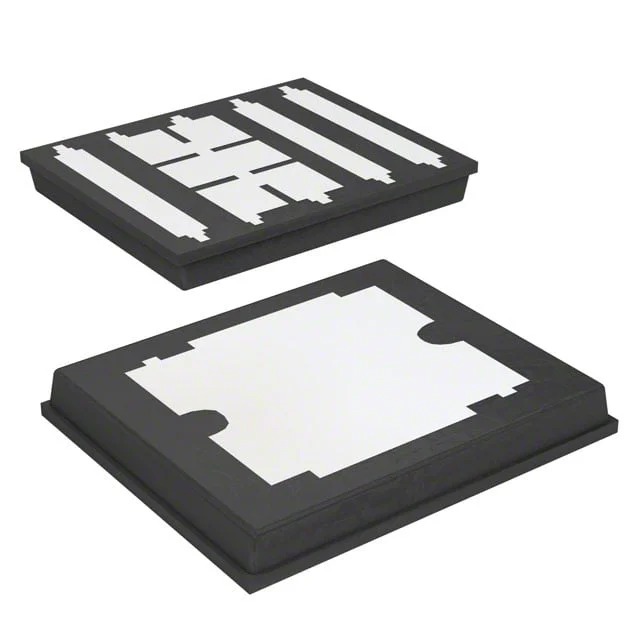

MOSFET N-CH 30V 30A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK850
STK850 Hakkında
STK850, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 30A sürekli drain akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. 2.9mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. PolarPak yüzey montaj paketi içinde sunulur. Güç dönüştürme, motor kontrolü, LED sürücüleri ve anahtarlama uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilir. Maksimum 32.5nC gate charge ve 3150pF input capacitance değerleri hızlı anahtarlama performansını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 32.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3150 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.9mOhm @ 15A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
