STK822

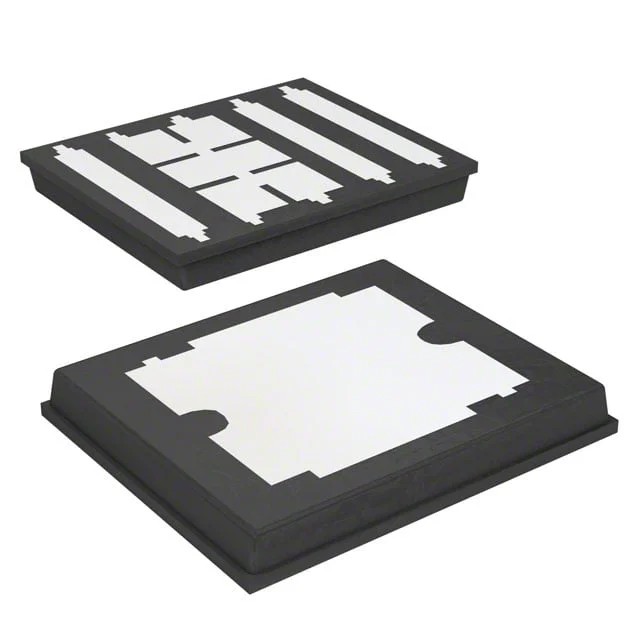

MOSFET N-CH 25V 38A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK822
STK822 Hakkında
STK822, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source gerilimi ve 38A sürekli drain akımı kapasitesine sahip bu bileşen, yüksek akım anahtarlama uygulamalarında kullanılır. PolarPak yüzey montaj paketinde sunulan STK822, 2.15mΩ on-resistance değeri ile düşük güç kaybı sağlar. Gate charge karakteristiği (33nC @ 4.5V) ve düşük input capacitance (6060pF) hızlı komütasyon özelliği sunar. Çıkış sahası, motor sürücüler, güç kaynakları, DC-DC dönüştürücüler ve yüksek akım anahtar uygulamalarında yaygın olarak tercih edilir. Bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Ta) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 33 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6060 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.15mOhm @ 19A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
