STK820

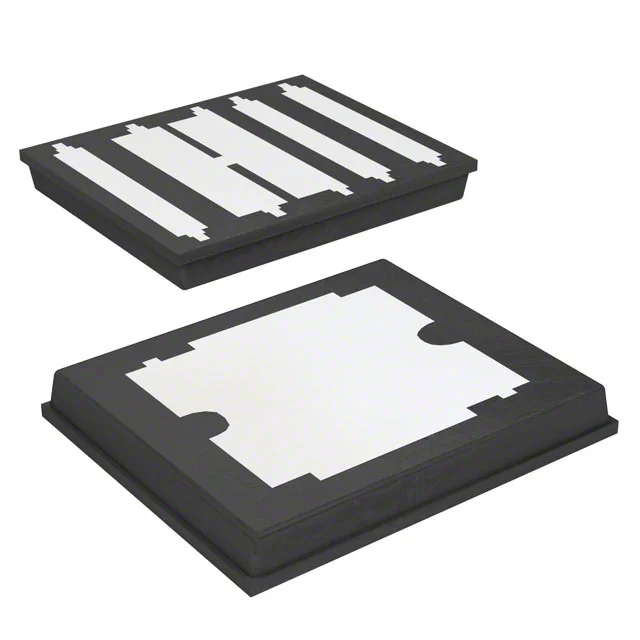

MOSFET N-CH 25V 21A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK820
STK820 Hakkında
STK820, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source gerilimi ve 21A sürekli drain akımı kapasitesi ile entegre devre şalteleme uygulamalarında kullanılır. 7.3mOhm (10V, 10.5A'da) düşük on-state direnci sayesinde ısıl kaybı minimuma indirir. PolarPak® yüzey montaj paketinde sunulan bu bileşen, motor kontrol devreleri, güç dönüştürücüler, LED sürücüleri ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. Maksimum 150°C çalışma sıcaklığında, ±16V gate-source gerilim aralığında işletilir. Komponentin üretimi sonlandırılmıştır (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21A (Ta) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1425 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Ta) |
| Rds On (Max) @ Id, Vgs | 7.3mOhm @ 10.5A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
