Transistörler - FET, MOSFET - Tekil
STK800

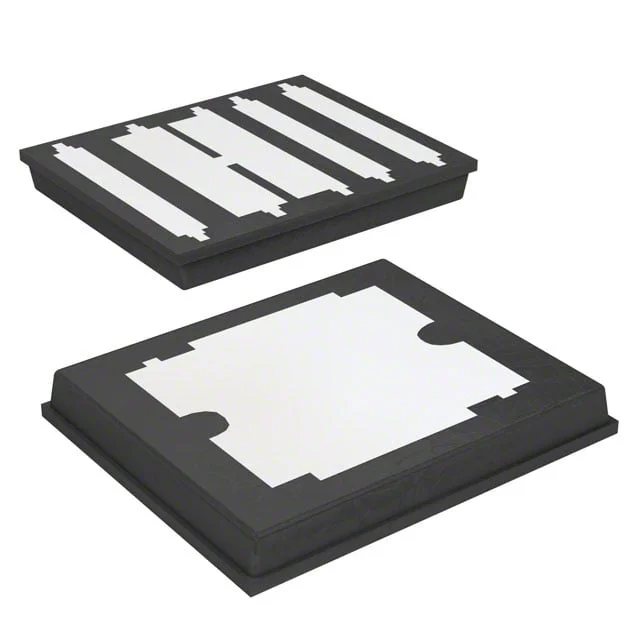

MOSFET N-CH 30V 20A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK800
STK800 Hakkında
STK800, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 20A sürekli drenaj akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 7.8mΩ maksimum Ron direnci (10A, 10V koşullarında) düşük kaybı sağlar. PolarPak yüzey montaj paketinde sunulan bileşen, -55°C ile 150°C arasında çalışır. Gate şarj değeri (Qg) 13.4nC olup hızlı anahtarlama işlemleri için uygundur. Motor kontrolleri, güç kaynakları ve anahtarlamalı regülatör devreleri gibi uygulamalarda tercih edilir. Bileşen üretimden kaldırılmış (Obsolete) olup, muadil bileşenler önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1380 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.8mOhm @ 10A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
