STK38N3LLH5

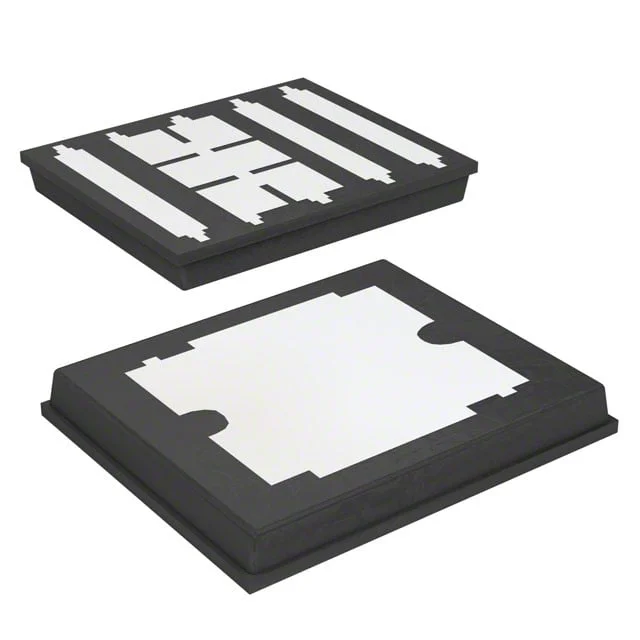

MOSFET N-CH 30V 38A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK38N3LLH5
STK38N3LLH5 Hakkında
STK38N3LLH5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source voltaj desteği ve 38A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. PolarPak® yüzey montajlı paket içinde sunulan bu transistör, 1.55mOhm maksimum RDS(on) değeri ile düşük geçiş direnci sağlar. -55°C ile +150°C arasında çalışabilen transistör, motor kontrolü, güç anahtarlaması, DC-DC konvertörleri ve benzer yüksek akım uygulamalarında tercih edilir. Gümrük statüsü Obsolete olup, bu bileşen artık üretilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 41.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4640 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.55mOhm @ 19A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±22V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
