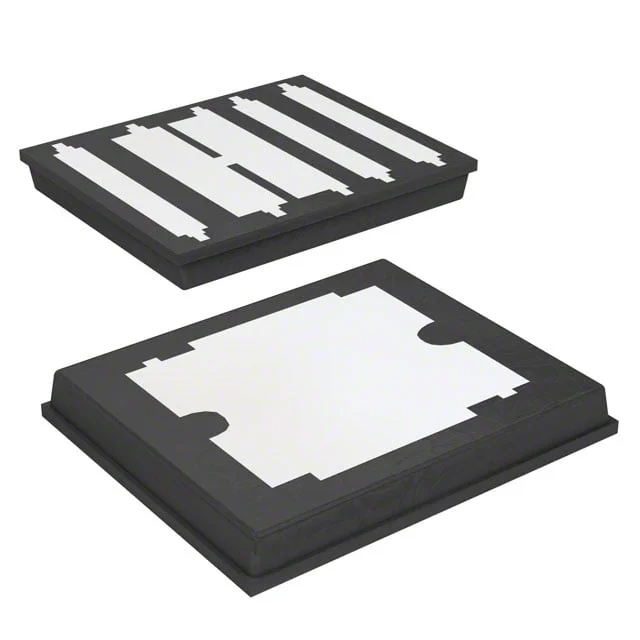

STK30N2LLH5
MOSFET N-CH 25V 30A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK30N2LLH5
STK30N2LLH5 Hakkında
STK30N2LLH5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source gerilimi ile 30A sürekli drenaj akımı kapasitesine sahip olan bu bileşen, düşük on-resistance karakteristiğine (2.9mΩ @ 10V) sahiptir. PolarPak® yüzey monte paketinde sunulan komponent, -55°C ile 150°C arasında çalışma sıcaklığında kullanılabilir. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol sistemleri ve DC-DC konvertörlerde yaygın olarak tercih edilir. 18nC gate charge değeri ile hızlı anahtarlama özelliği sağlar. Not: Bu ürün üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2290 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.9mOhm @ 15A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
