STK28N3LLH5

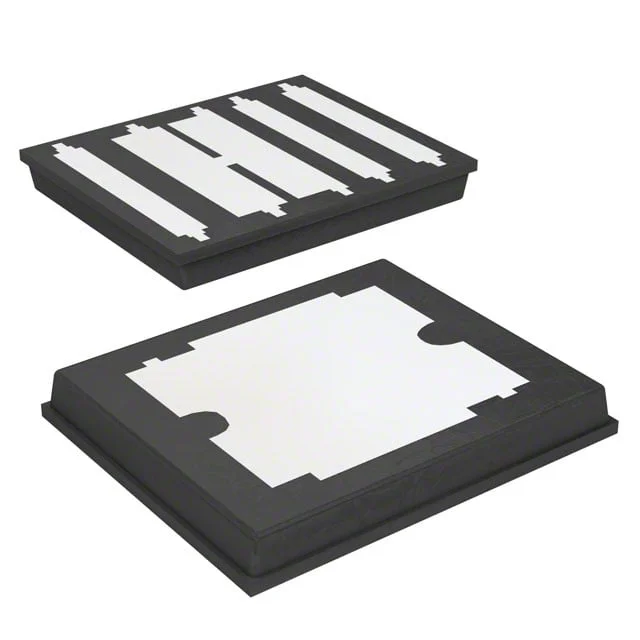

MOSFET N-CH 30V 28A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK28N3LLH5
STK28N3LLH5 Hakkında
STK28N3LLH5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source gerilimi ve 28A sürekli drenaj akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. 4.5mΩ maksimum on-direnç değeri ile düşük enerji kaybı sağlar. PolarPak yüzey montajlı paket türü ile kompakt tasarımlara uyumludur. -55°C ile 150°C arasında çalışma sıcaklığı aralığında, endüstriyel ve otomotiv uygulamalarında motor kontrolü, güç dönüştürme, LED sürücüsü ve batarya yönetimi devrelerinde tercih edilir. ±22V maksimum gate-source gerilimi ile geniş kontrol aralığı sunmaktadır. (Not: Bu ürün üretimi durdurulmuştur)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 28A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2300 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 14A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±22V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
