Transistörler - FET, MOSFET - Tekil
STK20N75F3

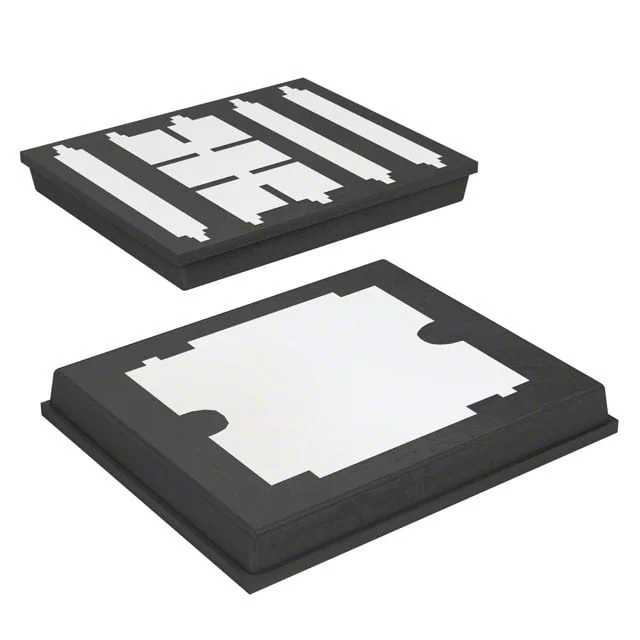

MOSFET N-CH 75V 20A POLARPAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- PolarPak®
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STK20N75F3
STK20N75F3 Hakkında
STK20N75F3, STMicroelectronics tarafından üretilen N-Channel MOSFET transistörüdür. 75V drain-source voltajı ve 20A sürekli drenaj akımı ile güç anahtarlama uygulamalarında kullanılır. 7mΩ on-resistance değeri ile düşük güç kaybı sağlar. PolarPak yüzeye monte (SMD) paketinde sunulan bu bileşen, endüstriyel kontrol, motor sürücüleri, DC-DC dönüştürücüler ve enerji yönetimi sistemlerinde tercih edilir. -55°C ile 150°C arasında çalışabilir. Şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 53 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3150 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | PolarPak® |
| Part Status | Obsolete |
| Power Dissipation (Max) | 5.2W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 10A, 10V |
| Supplier Device Package | PolarPak® |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
