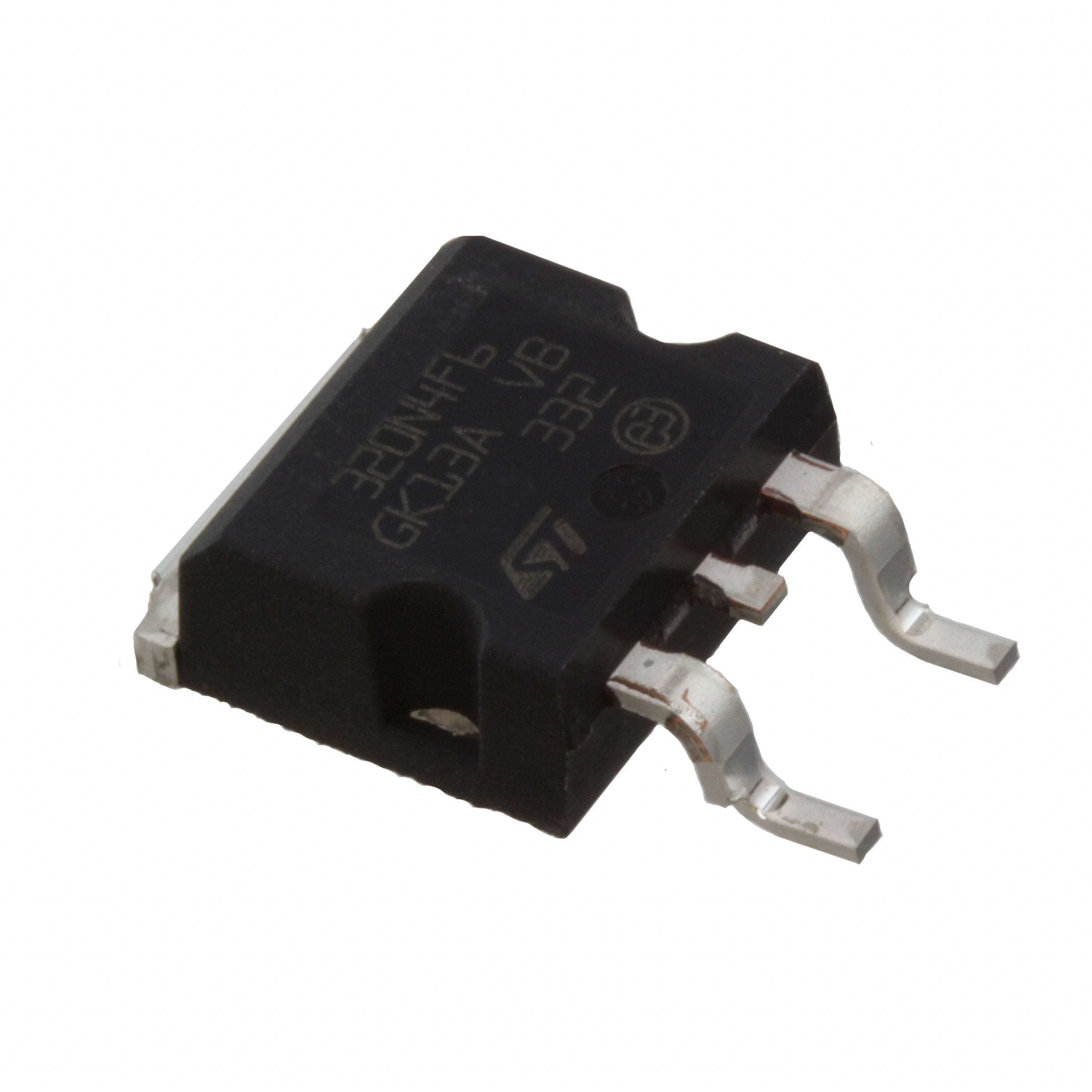

STH320N4F6-2
MOSFET N-CH 40V 200A H2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STH320N4F6
STH320N4F6-2 Hakkında
STH320N4F6-2, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 200A sürekli drain akımı ile yüksek akım uygulamalarında kullanılır. 1.3mΩ on-direnci (Rds On) ile düşük güç kaybı sağlar. TO-263-3 (H²PAK) yüzey montajlı paket ile kompakt tasarımlara uygun olup, güç kaynakları, motor kontrol, inverter ve ağır yük anahtarlama devrelerinde uygulanır. -55°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 200A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 240 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13800 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab) Variant |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.3mOhm @ 80A, 10V |
| Supplier Device Package | H²PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
