Transistörler - FET, MOSFET - Tekil

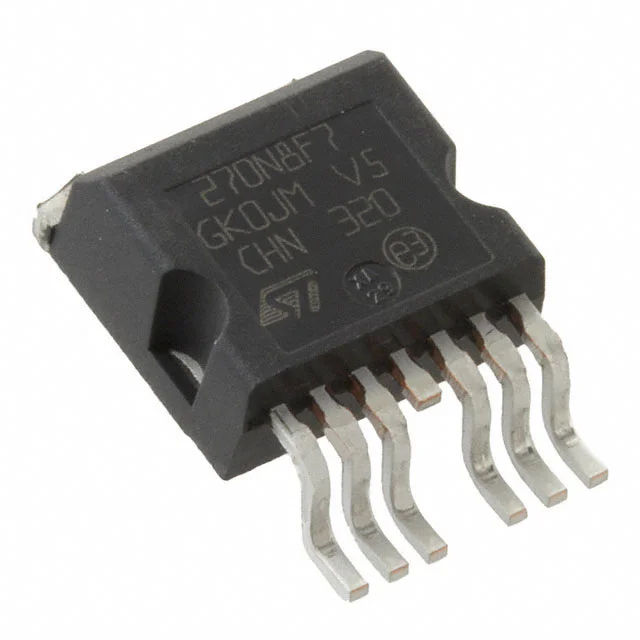

STH270N8F7-6
MOSFET N-CH 80V 180A H2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STH270N8F7
STH270N8F7-6 Hakkında
STH270N8F7-6, STMicroelectronics tarafından üretilen N-Channel güç MOSFET transistörüdür. 80V drain-source gerilim ve 180A sürekli drenaj akımına sahip olan bu bileşen, düşük on-direnç (2.1mOhm @ 90A) ile yüksek verimlilik sağlar. TO-263-7 (D²Pak) paketinde sunulan STH270N8F7-6, güç yönetimi uygulamalarında, motor kontrolü, anahtarlama güç kaynakları ve ters çevirici devrelerinde kullanılır. -55°C ile +175°C arasında çalışabilen bu transistör, 315W'a kadar güç dağıtabilir. ±20V gate gerilimi aralığında çalışması ve düşük gate yükü (193nC @ 10V) anahtarlama hızını ve kontrol özelliklerini iyileştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 180A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 193 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13600 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7, D²Pak (6 Leads + Tab) |
| Part Status | Active |
| Power Dissipation (Max) | 315W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.1mOhm @ 90A, 10V |
| Supplier Device Package | H²PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
