Transistörler - FET, MOSFET - Tekil

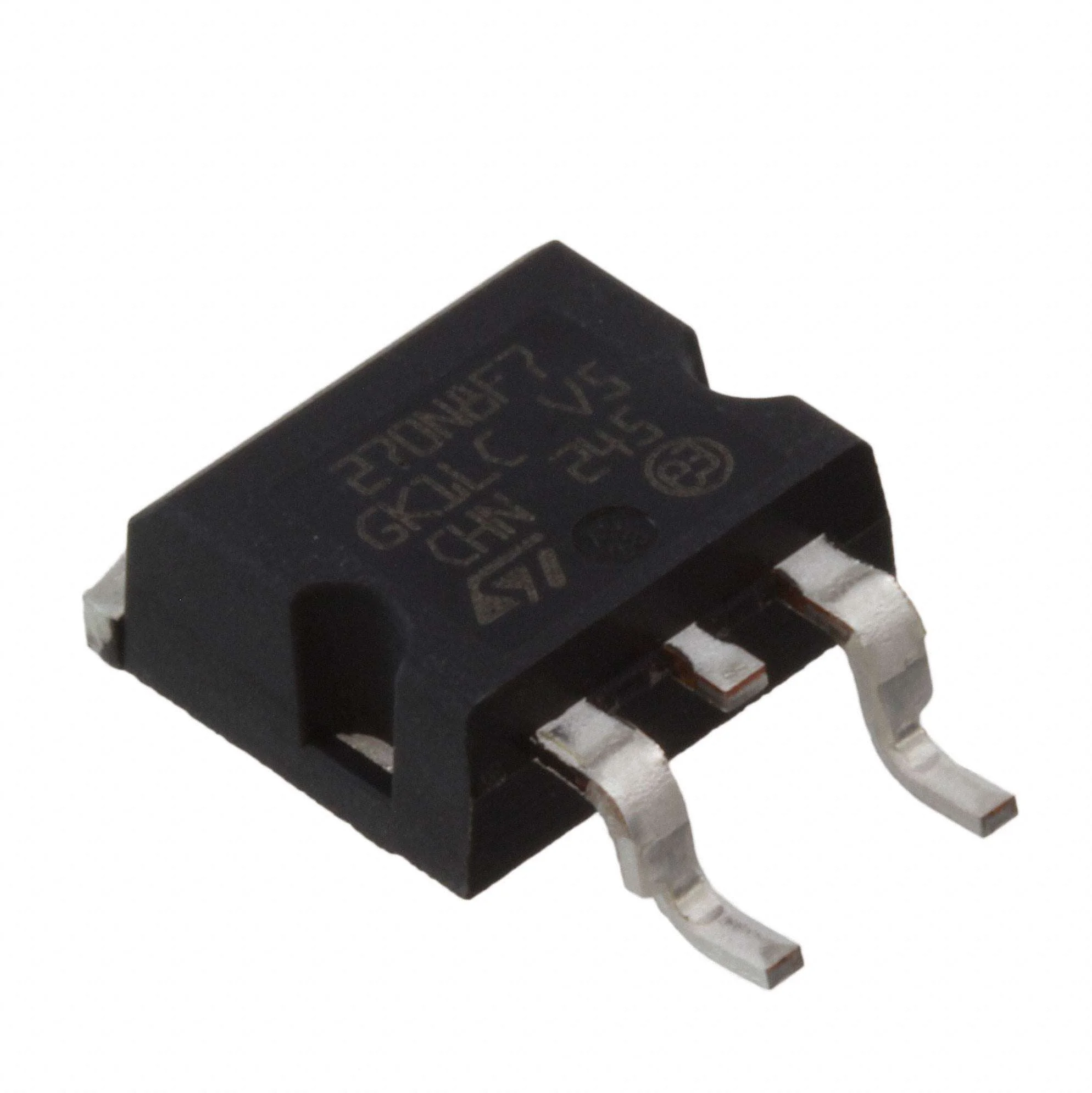

STH270N8F7-2
MOSFET N-CH 80V 180A H2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STH270N8F7
STH270N8F7-2 Hakkında
STH270N8F7-2, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source voltaj derecelendirmesi ve 180A sürekli drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılmaya uygundur. 2.1mΩ maksimum on-state direnci sayesinde düşük güç kaybı sağlar. H²PAK (TO-263) paket türü, kompakt tasarımlar ve yüksek ısı dağılımı gereken endüstriyel uygulamalarda tercih edilir. Anahtarlama güç kaynakları, motor sürücüleri, elektrik araç batarya yönetim sistemleri ve güç dönüştürücüleri gibi uygulamalarda yaygın olarak kullanılır. -55°C ile 175°C arasında çalışır ve 315W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 180A (Tc) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 193 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 13600 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab) Variant |
| Part Status | Active |
| Power Dissipation (Max) | 315W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.1mOhm @ 90A, 10V |
| Supplier Device Package | H²PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
