Transistörler - FET, MOSFET - Tekil

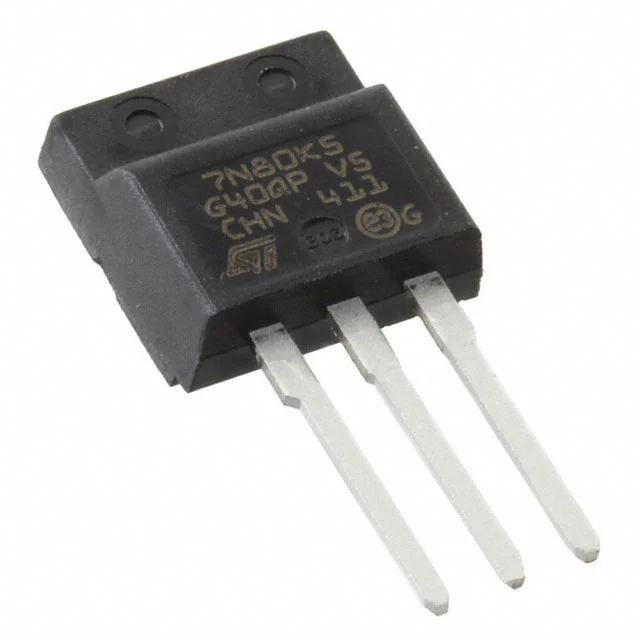

STFI7N80K5
MOSFET N-CH 800V 6A I2PAKFP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STFI7N80K5
STFI7N80K5 Hakkında
STFI7N80K5, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 800V drain-source geriliminde 6A sürekli drain akımı sağlayabilen bu bileşen, yüksek gerilim uygulamalarında anahtarlama elemanı olarak kullanılır. 1.2Ω maksimum RDS(on) değeri ile 10V gate geriliminde çalışır. TO-262-3 (I²Pak) paketinde sunulan bu transistör, endüstriyel güç dönüştürme devreleri, AC/DC konvertörler ve yüksek gerilim anahtarlama uygulamalarında yer alır. -55°C ile 150°C arasında çalışan bileşen, 25W maksimum güç dağıtabilme kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Tc) |
| Drain to Source Voltage (Vdss) | 800 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13.4 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 360 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-262-3 Full Pack, I²Pak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.2Ohm @ 3A, 10V |
| Supplier Device Package | I2PAKFP (TO-281) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
