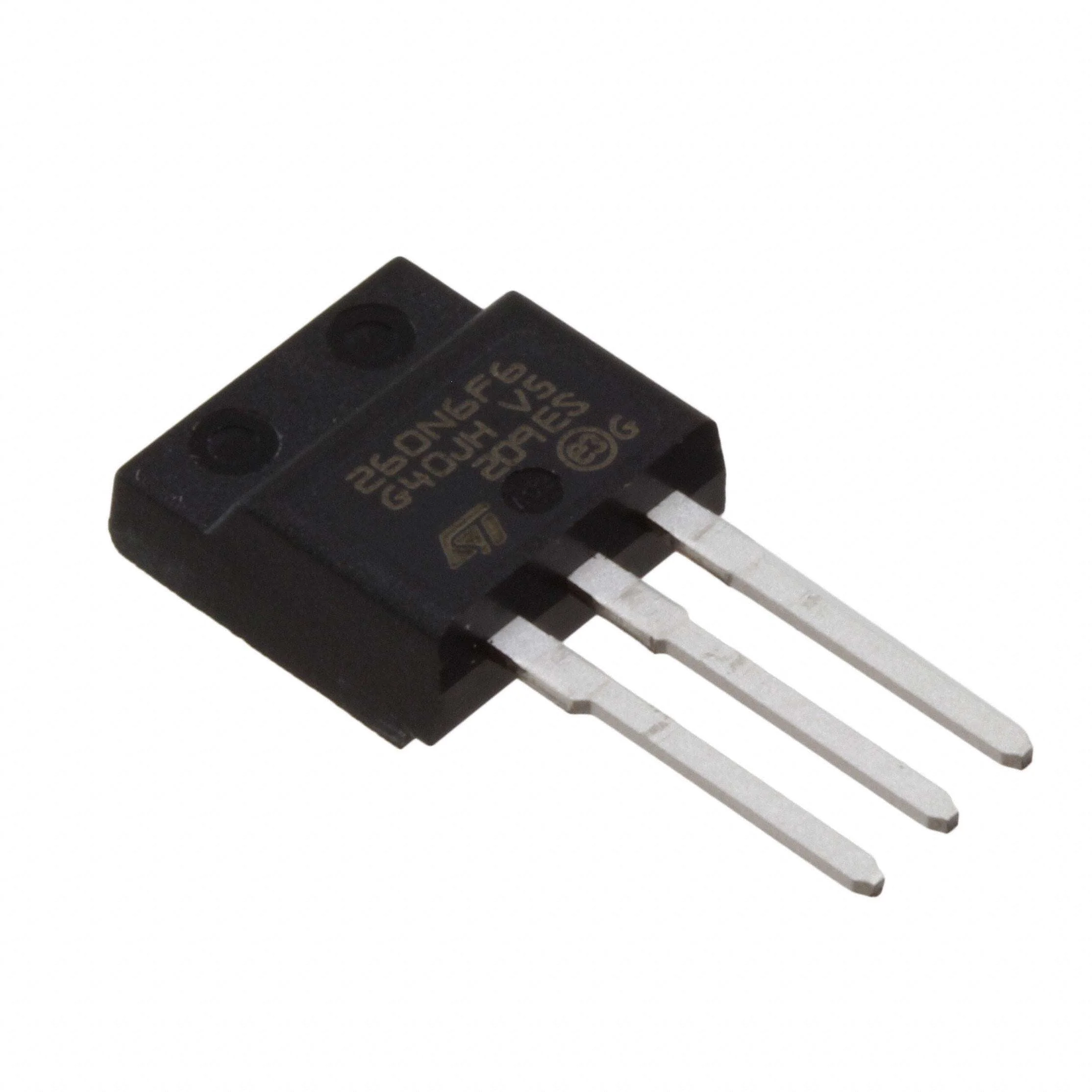

STFI260N6F6
MOSFET N-CH 60V 80A I2PAKFP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STFI260N6F6
STFI260N6F6 Hakkında
STMicroelectronics tarafından üretilen STFI260N6F6, 60V drain-source gerilimi ve 80A sürekli drenaj akımı kapasitesine sahip bir N-Channel MOSFET transistörüdür. TO-262-3 (I²Pak) paketinde sunulan bu bileşen, 3mΩ maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. -55°C ile 175°C arasında çalışma sıcaklığına sahiptir. 10V gate sürücü geriliminde 183nC gate charge değeri hızlı anahtarlama uygulamalarına uygundur. Motor kontrol, güç dönüştürme, DC-DC dönüştürücüler ve ağır akım anahtarlama devrelerinde kullanılır. Obsolete durumda olsa da benzer uygulamalar için referans tasarım kalitesi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 183 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 11400 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-262-3 Full Pack, I²Pak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 41.7W (Tc) |
| Rds On (Max) @ Id, Vgs | 3mOhm @ 60A, 10V |
| Supplier Device Package | I2PAKFP (TO-281) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
