Transistörler - FET, MOSFET - Tekil

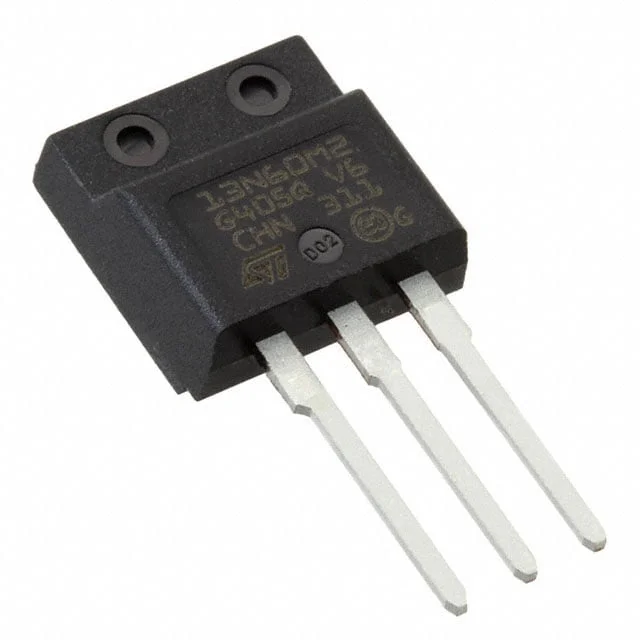

STFI13N60M2
MOSFET N-CH 600V 11A I2PAKFP
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STFI13N60M2
STFI13N60M2 Hakkında
STFI13N60M2, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 600V drain-source gerilim değeri ve 11A sürekli drain akımı ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. TO-262-3 (I²Pak) paketinde sunulan bu transistör, 380mΩ maksimum on-direnci ve 25W güç tüketimine sahiptir. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) ile endüstriyel ve otoomotiv uygulamalarında, anahtarlama devreleri, güç kaynakları ve motor kontrol uygulamalarında kullanılabilir. 17nC gate charge ve 580pF input capacitance değerleri hızlı komütasyon gerektiren tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 580 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-262-3 Full Pack, I²Pak |
| Part Status | Obsolete |
| Power Dissipation (Max) | 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 380mOhm @ 5.5A, 10V |
| Supplier Device Package | I2PAKFP (TO-281) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±25V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
