Transistörler - FET, MOSFET - Tekil

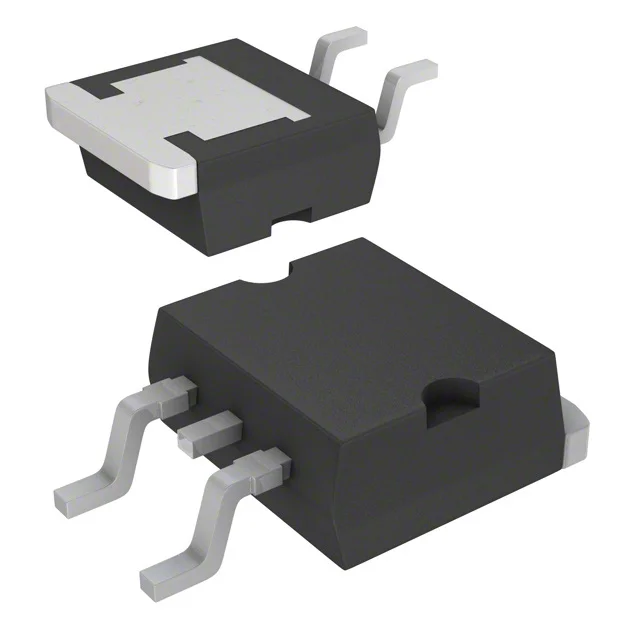

STB45NF06T4
MOSFET N-CH 60V 38A D2PAK
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- STB45NF06T4
STB45NF06T4 Hakkında
STB45NF06T4, STMicroelectronics tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 38A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. D2PAK (TO-263) paketinde sunulan bu transistör, düşük on-state direnci (28mOhm @ 19A, 10V) sayesinde anahtarlama uygulamalarında verimliliği artırır. 175°C'ye kadar çalışabilir ve 80W'a kadar güç tüketebilir. Motor kontrol devreleri, güç kaynakları, DC/DC dönüştürücüler ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. ±20V gate-source gerilim aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 38A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 58 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1730 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-263-4, D²Pak (3 Leads + Tab), TO-263AA |
| Part Status | Active |
| Power Dissipation (Max) | 80W (Tc) |
| Rds On (Max) @ Id, Vgs | 28mOhm @ 19A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
