Transistörler - FET, MOSFET - Tekil

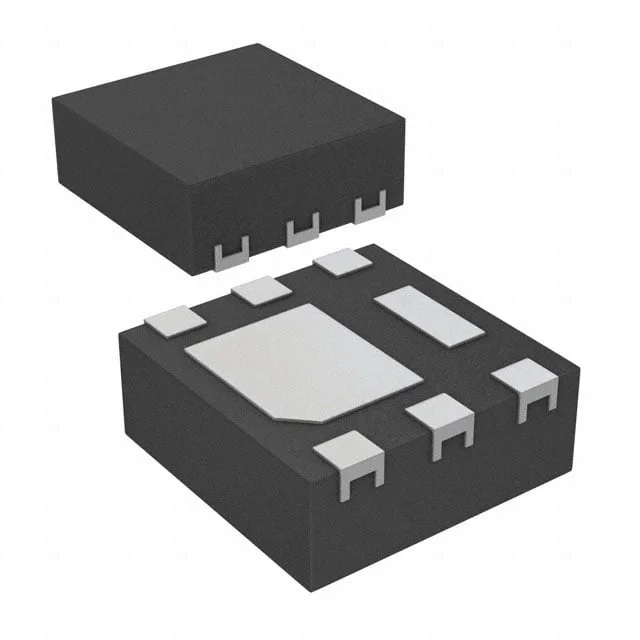

SSM6K518NU,LF
MOSFET N-CH 20V 6A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K518NU
SSM6K518NU,LF Hakkında
SSM6K518NU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 6A sürekli drain akımı ile çalışabilen bu bileşen, 6-WDFN (2x2mm) yüzey montaj paketinde sunulmaktadır. 33mOhm maksimum RDS(on) değeri ile düşük güç kaybı sağlar. ±8V gate gerilimi aralığında çalışır, threshold gerilimi 1V'dir. 150°C'ye kadar işletilebilir. Anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve motor kontrol sistemlerinde kullanılır. 1.25W maksimum güç disipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 410 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 4A, 4.5V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
