Transistörler - FET, MOSFET - Tekil

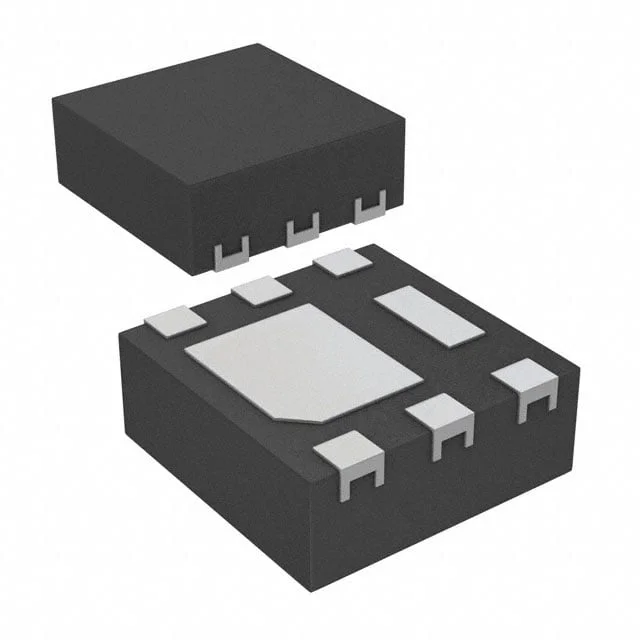

SSM6K514NU,LF
MOSFET N-CH 40V 12A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K514NU
SSM6K514NU,LF Hakkında
SSM6K514NU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilimi ve 12A sürekli dren akımı kapasitesi ile orta güç uygulamalarında kullanılan bir yarı iletken bileşendir. 6-WDFN yüzey monte paketinde sunulan bu transistör, 11.6mOhm maksimum on-direnci (RDS(on)) ile verimli anahtarlama işlemleri gerçekleştirir. Gate charge değeri 7.5nC olup, hızlı komütasyon uygulamalarına uygundur. ±20V gate voltaj aralığında çalışan bu MOSFET, DC-DC konvertörleri, motor sürücüleri, güç yönetimi devreleri ve anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir. 150°C maksimum işletme sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1110 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 11.6mOhm @ 4A, 10V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
