Transistörler - FET, MOSFET - Tekil

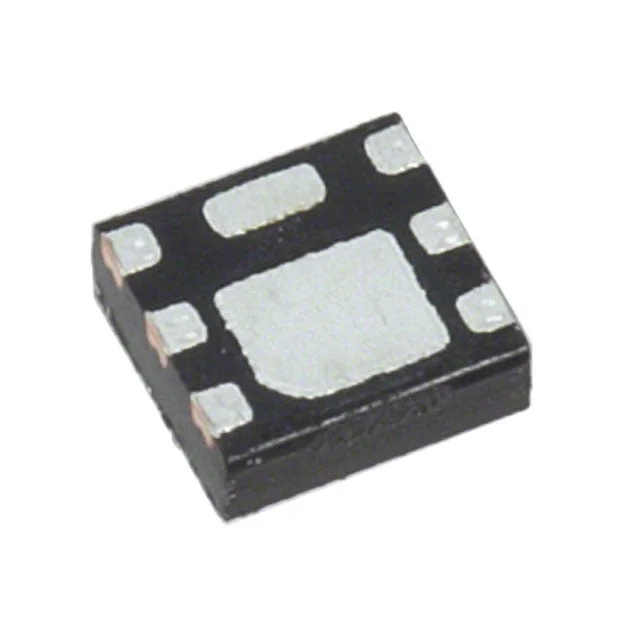

SSM6K513NU,LF
MOSFET N-CH 30V 15A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K513NU
SSM6K513NU,LF Hakkında
SSM6K513NU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajında 15A sürekli drenaj akımı ile çalışabilen bu bileşen, 6-WDFN (2x2mm) SMD paketinde sunulmaktadır. 8.9mΩ maksimum on-dirençi (Rds On) ve 2.1V eşik voltajı ile düşük kayıplar sağlar. 150°C'ye kadar çalışma sıcaklığını destekler ve maksimum 1.25W güç tüketimi kapasitesine sahiptir. Gate charge değeri 7.5nC olup, hızlı anahtarlama uygulamaları için elverişlidir. Motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1130 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TA) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 8.9mOhm @ 4A, 10V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
