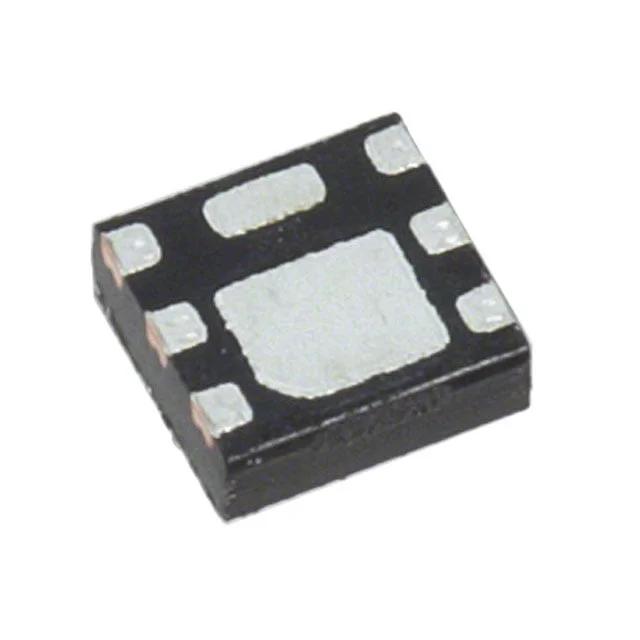

SSM6K504NU,LF
MOSFET N-CH 30V 9A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K504NU
SSM6K504NU,LF Hakkında
SSM6K504NU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltajına ve 9A sürekli dren akımına sahip bu bileşen, 6-WDFN Exposed Pad paketinde sunulmaktadır. 19.5mOhm RDS(on) değeri ile düşük ısıl direnci sayesinde güç uygulamalarında verimli çalışır. Gate kapasitansı 620pF ve gate yükü 4.8nC olarak belirtilmiştir. Maksimum 150°C çalışma sıcaklığında ve 1.25W güç dissipasyonunda çalışabilir. Anahtarlama uygulamaları, DC-DC dönüştürücüler, motor kontrolü ve güç yönetimi devrelerinde yaygın olarak kullanılır. ±20V gate-source voltajı aralığında ve 2.5V threshold voltajı ile kontrol edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 620 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 1.25W (Ta) |
| Rds On (Max) @ Id, Vgs | 19.5mOhm @ 4A, 10V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
