Transistörler - FET, MOSFET - Tekil

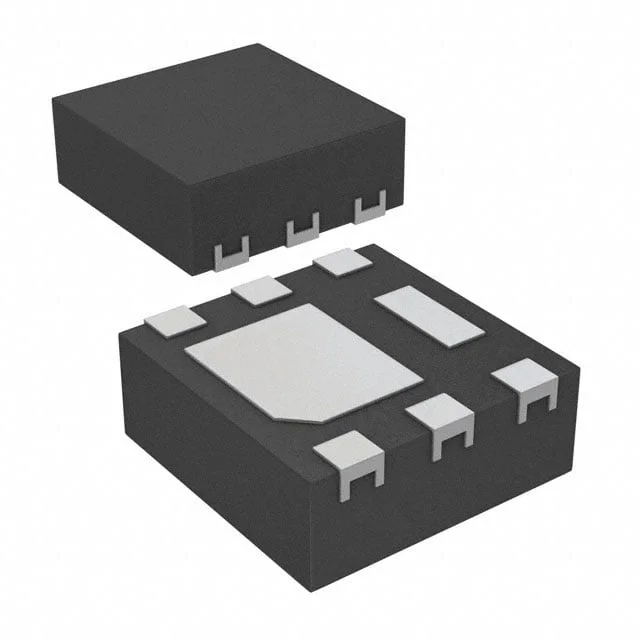

SSM6K361NU,LF
MOSFET N-CH 100V 3.5A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K361NU
SSM6K361NU,LF Hakkında
SSM6K361NU,LF, Toshiba tarafından üretilen N-kanallı MOSFET transistördür. 100V drenaj-kaynak gerilimi (Vdss) ve 3.5A sürekli drenaj akımı kapasitesine sahiptir. 6-WDFN SMD paketinde sunulan bu bileşen, 69mOhm maksimum on-direnç (Rds On) değeriyle düşük güç kaybı sağlar. Gate kapasitesi 430pF, gate yükü 3.2nC'dir. ±20V maksimum gate gerilimi aralığında çalışır. 150°C'ye kadar çalışma sıcaklığında güvenilir performans sunar. Güç uygulamaları, motor kontrolü, anahtarlama devreleri, DC-DC dönüştürücüler ve yük yönetimi uygulamalarında yaygın olarak kullanılır. 2.5W maksimum güç yayılımı kapasitesiyle endüstriyel ve tüketici elektroniği cihazlarında yer bulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 430 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 69mOhm @ 2A, 10V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
