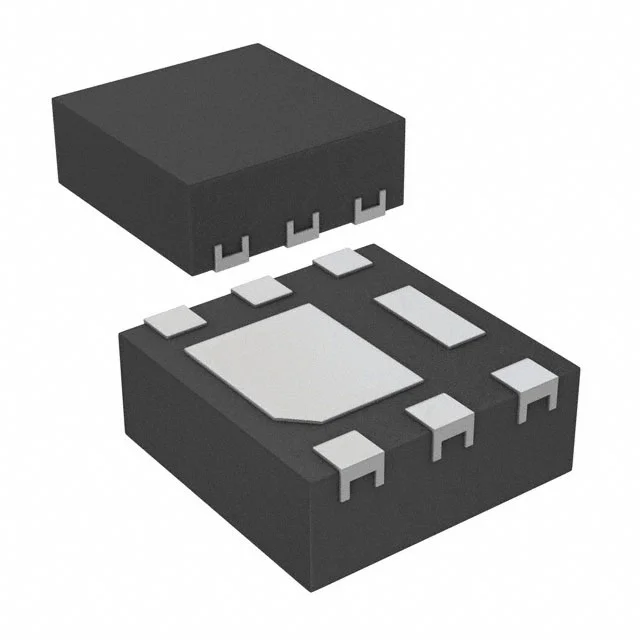

SSM6K341NU,LF
MOSFET N-CH 60V 6A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6K341NU
SSM6K341NU,LF Hakkında
SSM6K341NU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilim ve 6A sürekli drain akımı kapasitesine sahip bu bileşen, 6-WDFN SMD paketinde sunulmaktadır. Maksimum 36mOhm on-resistance değeri ile düşük güç kaybı sağlar. Güç yönetimi, motor kontrolü, LED sürücüleri ve güç dönüştürücü uygulamalarında yaygın olarak kullanılır. 10V gate geriliminde 9.3nC gate charge ve 550pF input kapasitansı özelikleriyle hızlı anahtarlama performansı sunar. -40°C ile +150°C çalışma sıcaklık aralığında güvenilir operasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 550 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.5W (Ta) |
| Rds On (Max) @ Id, Vgs | 36mOhm @ 4A, 10V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
