Transistörler - FET, MOSFET - Tekil

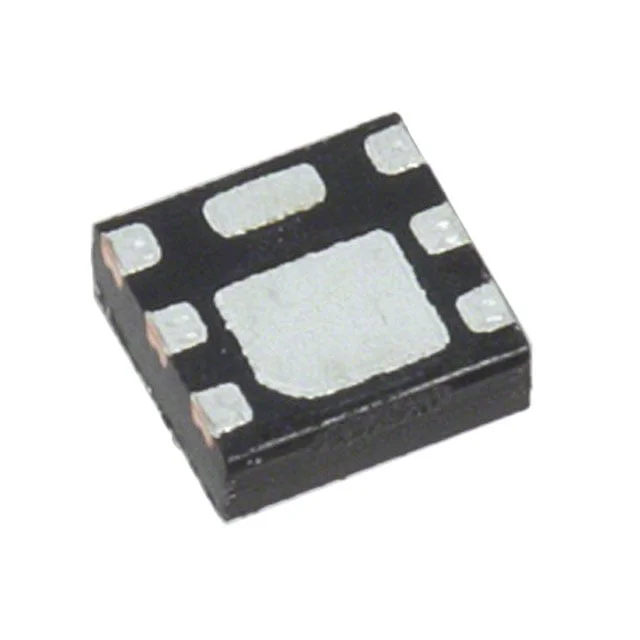

SSM6J511NU,LF
MOSFET P-CH 12V 14A 6UDFNB
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM6J511NU
SSM6J511NU,LF Hakkında
SSM6J511NU,LF, Toshiba tarafından üretilen P-Channel MOSFET transistördür. 12V drain-source gerilimi (Vdss) ve 14A sürekli drenaj akımı (Id) kapasitesiyle tasarlanmıştır. 6-WDFN SMD paketinde sunulan bu bileşen, 9.1mΩ maximum on-resistance değerine sahiptir. -55°C ile +150°C arasında çalışabilir. Gate charge 47nC ve input capacitance 3350pF'dir. Anahtarlama uygulamalarında, güç yönetimi devrelerinde ve motor kontrol sistemlerinde kullanılır. Surface mount teknolojisiyle PCB entegrasyonu kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 47 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3350 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 9.1mOhm @ 4A, 8V |
| Supplier Device Package | 6-UDFNB (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
