Transistörler - FET, MOSFET - Tekil

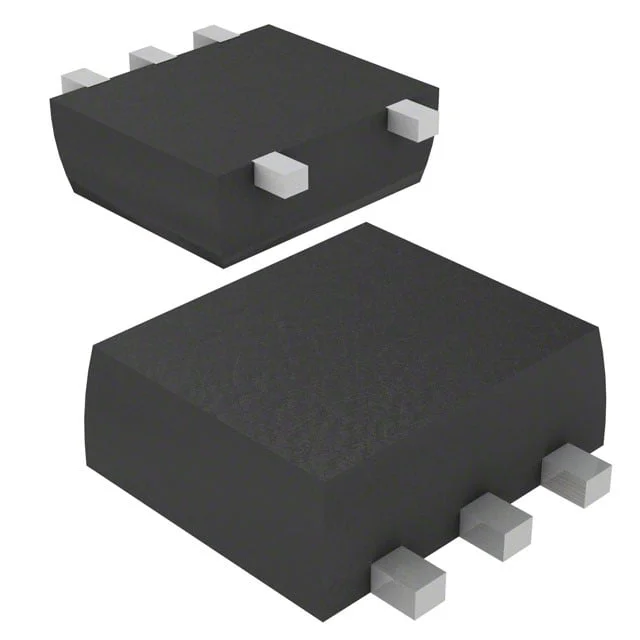

SSM5H16TU,LF
MOSFET N-CH 30V 1.9A UFV
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM5H16TU
SSM5H16TU,LF Hakkında
SSM5H16TU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj desteği ve 1.9A sürekli drenaj akımı kapasitesi ile elektronik anahtarlama uygulamalarında kullanılmaktadır. 133mΩ maksimum Rds(on) değeri düşük kayıp operasyonu sağlar. İzole edilmiş Schottky diod özelliği ile ters akım koruması sunar. UFV paketinde sunulan bu transistör, 150°C'ye kadar çalışabilir ve güç dönüştürme, motor kontrolü, LED sürücüleri ve genel anahtarlama devreleri gibi uygulamalarda yaygın olarak kullanılır. ±12V gate voltaj aralığına sahip olan bileşen, hızlı komütasyon ve düşük enerji kaybı gerektiren tasarımlara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.9A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.9 nC @ 4 V |
| Input Capacitance (Ciss) (Max) @ Vds | 123 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-SMD (5 Leads), Flat Lead |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 133mOhm @ 1A, 4V |
| Supplier Device Package | UFV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
