Transistörler - FET, MOSFET - Tekil

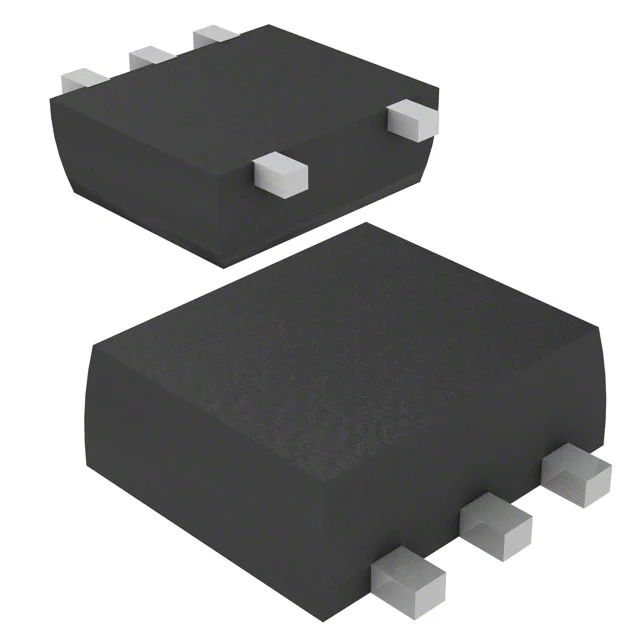

SSM5H08TU,LF
MOSFET N-CH 20V 1.5A UFV
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM5H08TU
SSM5H08TU,LF Hakkında
SSM5H08TU,LF, Toshiba tarafından üretilen N-Channel MOSFET transistörüdür. 20V drain-source gerilimi ve 1.5A sürekli drenaj akımı kapasitesiyle voltaj düzenleme, anahtar uygulamaları ve güç yönetimi devrelerinde kullanılmaya uygundur. Isolated Schottky diod özelliği ile ters akım koruması sağlar. 160mΩ RDS(on) değeri ile düşük enerji kaybı ve verimli çalışma sunar. 500mW maksimum güç tüketimi ve 150°C işletme sıcaklığı ile endüstriyel ve tüketici elektronik uygulamalarında, DC/DC dönüştürücüler, motor kontrol devreleri ve anahtarlama uygulamalarında tercih edilir. Kompakt 6-SMD Surface Mount paketinde sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 125 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C |
| Package / Case | 6-SMD (5 Leads), Flat Lead |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 160mOhm @ 750mA, 4V |
| Supplier Device Package | UFV |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
