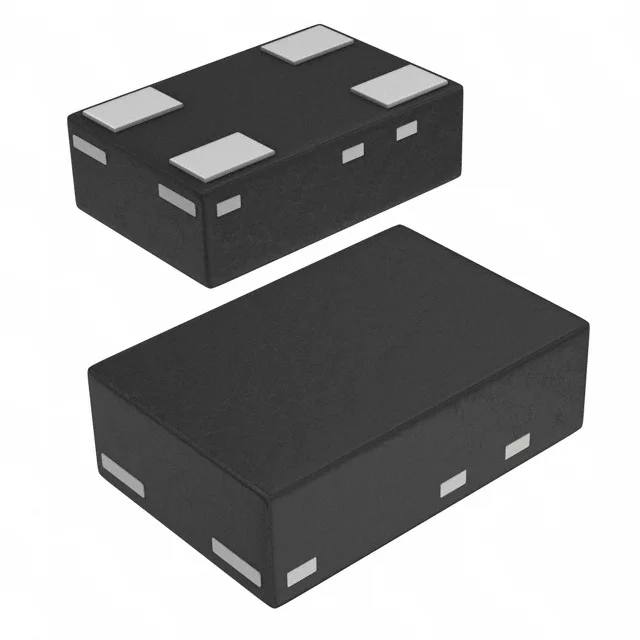

SSM4K27CTTPL3
MOSFET N-CH 20V 500MA CST4
- Paket/Kılıf
- 4-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM4K27C
SSM4K27CTTPL3 Hakkında
SSM4K27CTTPL3, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilim (Vdss) ile 500mA sürekli dren akımı kapasitesine sahiptir. CST4 (1.2x0.8mm) yüksüz SMD paketinde sunulan bu bileşen, düşük güç uygulamalarında anahtar ve amplifikasyon işlevleri için tasarlanmıştır. Maksimum 400mW güç tüketimi ve 205mOhm (4V, 250mA) RDS(on) değerleriyle, portable cihazlar, batarya yönetim sistemleri ve kontrol devrelerinde yaygın olarak kullanılmaktadır. ±12V gate-source gerilimi kapasitesi ile hızlı anahtarlama uygulamalarına uygun olup, 150°C maksimum işletme sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 174 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Obsolete |
| Power Dissipation (Max) | 400mW (Ta) |
| Rds On (Max) @ Id, Vgs | 205mOhm @ 250mA, 4V |
| Supplier Device Package | CST4 (1.2x0.8) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
