Transistörler - FET, MOSFET - Tekil
SSM3K59CTB,L3F

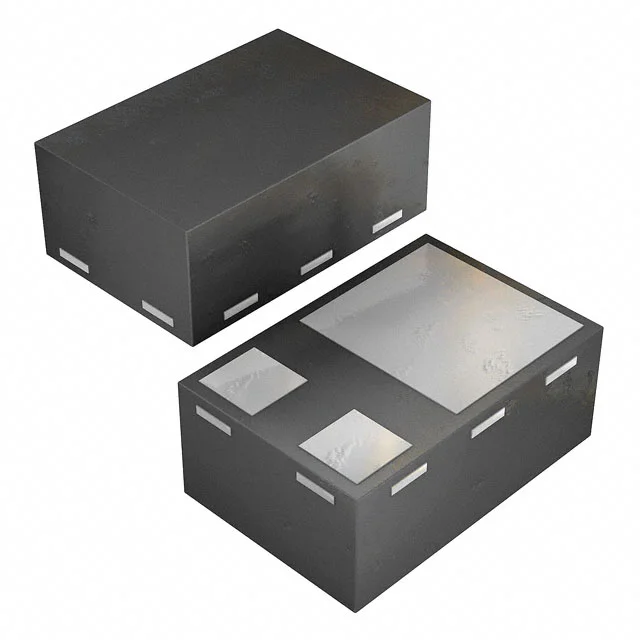

MOSFET N-CH 40V 2A CST3B
- Paket/Kılıf
- 3-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM3K59CTB
SSM3K59CTB,L3F Hakkında
SSM3K59CTB,L3F, Toshiba tarafından üretilen N-Channel MOSFET transistördür. 40V Vdss ile 2A sürekli dren akımına sahip bu komponent, CST3B (3-SMD, No Lead) paketinde sunulmaktadır. 1.8V-8V sürüş voltajında 215mOhm maksimum Rds(on) değerine ve 1.2V eşik voltajına sahiptir. 150°C maksimum çalışma sıcaklığında 1W güç tüketebilen bu transistör, ±12V maksimum Vgs ile çalışır. Düşük güç uygulamalarında anahtarlama elemanı olarak, DC-DC dönüştürücülerde, güç yönetimi devrelerinde ve genel amaçlı anahtarlama uygulamalarında kullanılır. Kompakt SMD paketlemesi nedeniyle yüksek yoğunluklu PCB tasarımlarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.1 nC @ 4.2 V |
| Input Capacitance (Ciss) (Max) @ Vds | 130 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power Dissipation (Max) | 1W (Ta) |
| Rds On (Max) @ Id, Vgs | 215mOhm @ 1A, 8V |
| Supplier Device Package | CST3B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
