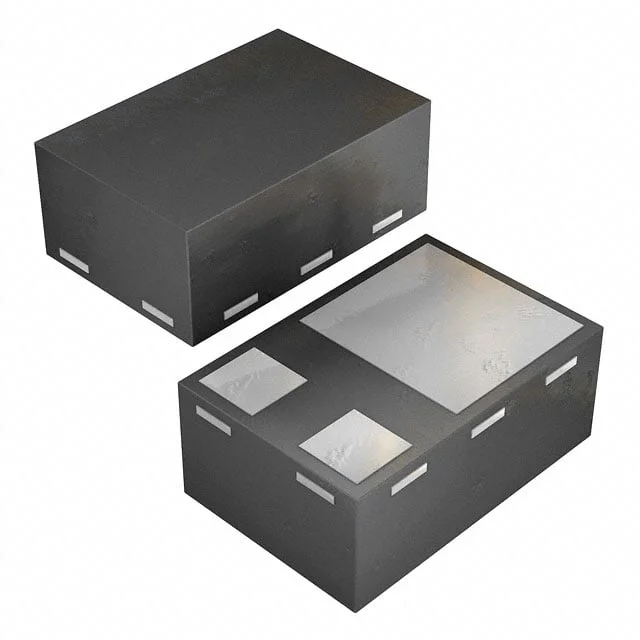

SSM3J46CTB(TPL3)
MOSFET P-CH 20V 2A CST3B
- Paket/Kılıf
- 3-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SSM3J46CTB
SSM3J46CTB(TPL3) Hakkında
SSM3J46CTB(TPL3), Toshiba tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 2A sürekli drenaj akımı ile anahtarlama ve güç yönetimi uygulamalarında kullanılır. 103mOhm Rds(on) değeri ile düşük güç kaybı sağlar. 4.7nC gate charge ile hızlı anahtarlama karakteristiğine sahiptir. Surface mount CST3B paketinde sunulan bu transistör, portatif elektronik cihazlar, batarya yönetim sistemleri, DC-DC dönüştürücüler ve logic seviyesi anahtarlama devrelerinde uygulanır. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 290 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Last Time Buy |
| Rds On (Max) @ Id, Vgs | 103mOhm @ 1.5A, 4.5V |
| Supplier Device Package | CST3B |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1V @ 1mA |
