Transistörler - FET, MOSFET - Tekil

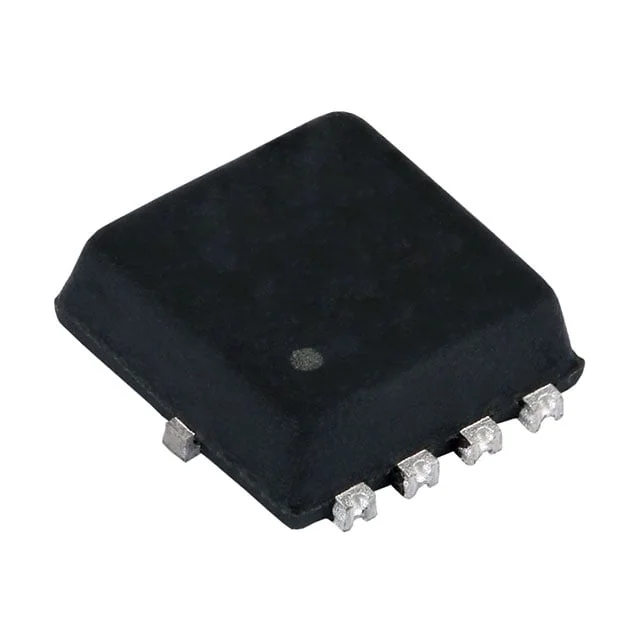

SQSA70CENW-T1_GE3
AUTOMOTIVE N-CHANNEL 150 V (D-S)
- Üretici
- Vishay
- Paket/Kılıf
- PowerPAK® 1212-8W
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SQSA70CENW
SQSA70CENW-T1_GE3 Hakkında
SQSA70CENW-T1_GE3, Vishay tarafından üretilen otomotiv uyumlu N-Channel MOSFET transistördür. 150V drain-source voltaj ve 18A sürekli drenaj akımı kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılır. 68.5mΩ on-direnci ve 62.5W güç dağıtım kapasitesi ile endüstriyel motor kontrol, güç yönetimi ve oto elektronik sistemlerinde tercih edilir. PowerPAK® 1212-8W yüzey montaj paketinde sağlanır ve -55°C ile 175°C arasında çalışır. 10V sürü voltajında çalıştırılır ve 3.5V eşik voltajına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Tc) |
| Drain to Source Voltage (Vdss) | 150 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 12 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 540 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | PowerPAK® 1212-8W |
| Part Status | Active |
| Power Dissipation (Max) | 62.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 68.5mOhm @ 7A, 10V |
| Supplier Device Package | PowerPAK® 1212-8W |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
