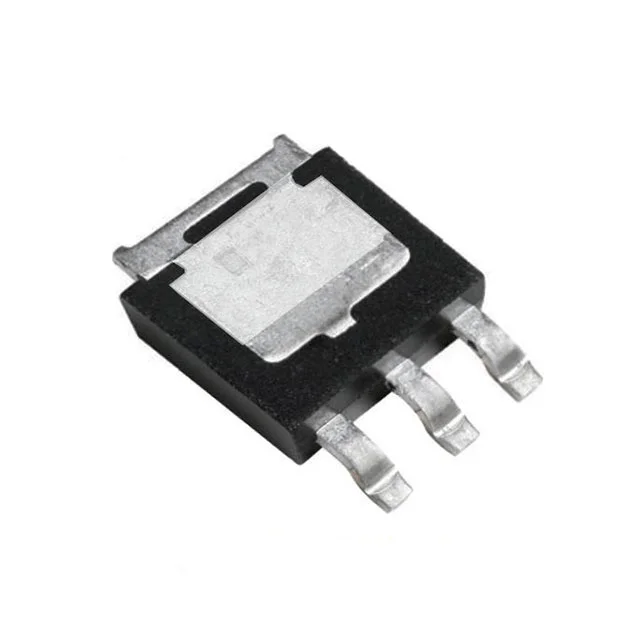

SQR70090ELR_GE3
MOSFET N-CH 100V 86A DPAK
- Üretici
- Vishay
- Paket/Kılıf
- TO-252-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- SQR70090ELR
SQR70090ELR_GE3 Hakkında
Vishay SQR70090ELR_GE3, 100V Drain-Source gerilimi ve 86A sürekli akım kapasitesi ile çalışan N-Channel MOSFET transistördür. TO-252 (DPak) yüzey montajlı paket içerisinde sunulan bu bileşen, 8.7mΩ maksimum Rds(on) değeri ile düşük gerilim düşümü sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Güç denetimi, motor sürücüleri, anahtarlama kaynakları ve DC/DC dönüştürücüler gibi yüksek akım anahtarlama uygulamalarında kullanılır. 136W maksimum güç saçılımına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 86A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 65 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3500 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-4, DPak (3 Leads + Tab) |
| Part Status | Active |
| Power Dissipation (Max) | 136W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.7mOhm @ 25A, 10V |
| Supplier Device Package | D-PAK (TO-252) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
